自动化测试系统｜ FCT 功能测试已停产

AR-306
电视主板自动化测试系统

FCT 功能测试｜一拖二双板同测｜模拟人工测试电视板

AR-306 FCT 功能测试系统为数字电视主板提供自动化测试，支持一拖二模式，同时自动测试两块数字电视主板：普通显示器代替各种工装屏，实时显示被测主板的 LVDS 图像；采集与功能仿真模块完成信号采集和功能仿真，系统按用户编写的测试规程自动顺序测试，一台设备相当于 2 人作业。

HOW IT WORKS

系统工作原理

显示器代替工装屏｜信号采集｜功能仿真｜规程化自动测试

🖥️

使用普通显示器（支持 1920×1080 分辨率）代替各种型号的工装测试屏，在显示器上实时显示被测数字电视主板的 LVDS 图像，节约工装屏资源。

📡

由采集模块完成对被测数字电视主板输出信号的采集，包括 LVDS 图像采集、VIDEO 视频采集、AUDIO 输出采集等。

🎛️

由功能仿真模块完成对被测数字电视主板各项功能的仿真，如 IR 遥控仿真、按键仿真、模拟光感仿真等，模拟人工测试电视板。

📋

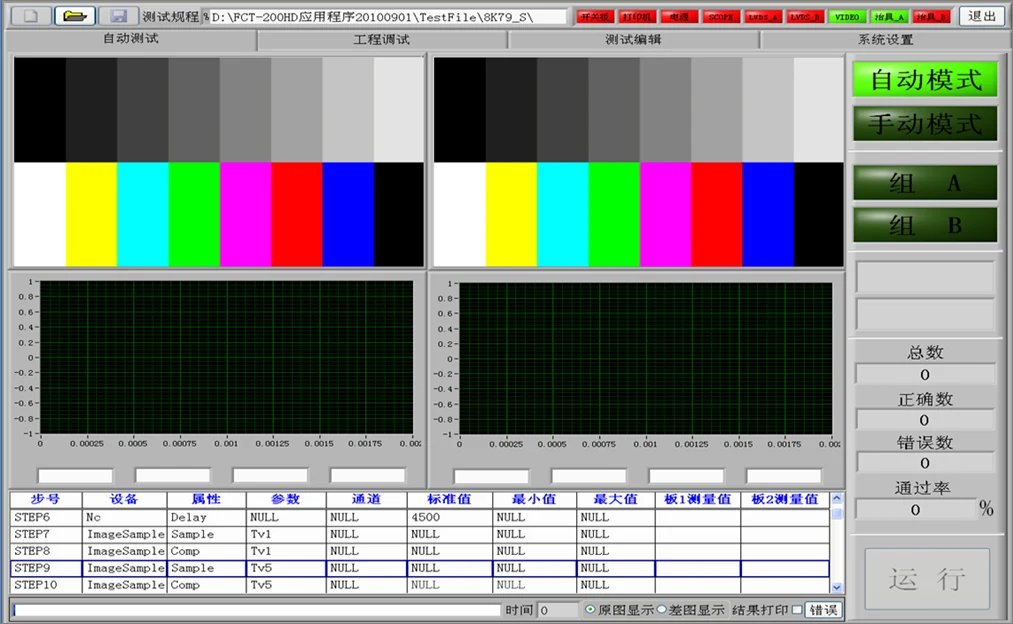

系统根据用户编写的测试规程，按顺序对被测数字电视主板进行自动化测试；测试结果由计算机根据预设范围判断，无人为介入、一致性高，不存在人为误判。

FEATURES

双板同测｜气动治具｜模块化结构｜全接口保护

接口	V-by-One 接口：最高支持 3840×2160@60，16Lane 4section；LVDS 接口：最高支持 1920×1080@60，四通道 10bit；Mini-LVDS 接口：2bank 6pairs，1920×1080@60（非标）
测试方案	双板同测 / 单板单测，全自动测试
信号源	采用自主研发的可编程多路输出视频信号源，系统结构更加简易
优化治具	治具框体和针床可分离，不同机型只需更换针床；采用气动控制，降低劳动强度
节约资源	取代各种型号工装测试屏；一拖二测试，一台设备相当于 2 人作业，节省人工；设备采用模块化结构，易于升级架构，延长产品生命周期
一致性	测试结果由计算机根据预设范围判断，无人为介入，一致性高，不存在人为误判
功能扩展	全自动化测试；I2C 烧录（预留）；串口烧录（预留）
接口保护	V-by-One 接口保护；LVDS、Mini-LVDS 接口保护
