V-by-one & LVDS信号发生器
SVG-5009
SVG-5009是由深圳市源威科技有限公司专门针对电视液晶模组以及TCON板生产测试而研发的一款信号源,该信号源最高可输出16Lane V-by-One信号(3840*2160/120Hz)或4通道LVDS信号( 1920*1080 120Hz ),输出接口带有强大的保护功能,过压、过流、欠压及空载保护,仪器操作仅需3个按键,简单易用。
应用:
1. 液晶模组点屏测试 2. 液晶模组机器视觉自动测试
3. T-CON板手动测试 4. T-CON板自动测试
5. 可用于生产线、工程实验室、研发办公室
测试图片
V-by-one
LVDS
背光信号
人机操作
控制信号
电源信号
开关时序
信号保护
通道:1Lane、2Lane、4Lane、8Lane、16Lane
Section: 1、2、4
位宽:8bit、10bit
格式:JEIDA
内置图:24张内置常用测试图
外置图:放在SD卡根目录下的“测试图”文件夹中,数量不限(只要SD卡容量允许)
每个模组参数最多可以选择16张测试图
支持测试画面自动播放,每张测试图的播放时间可单独设置
支持水平灰阶背景、垂直滚动条从左到右的动态画面

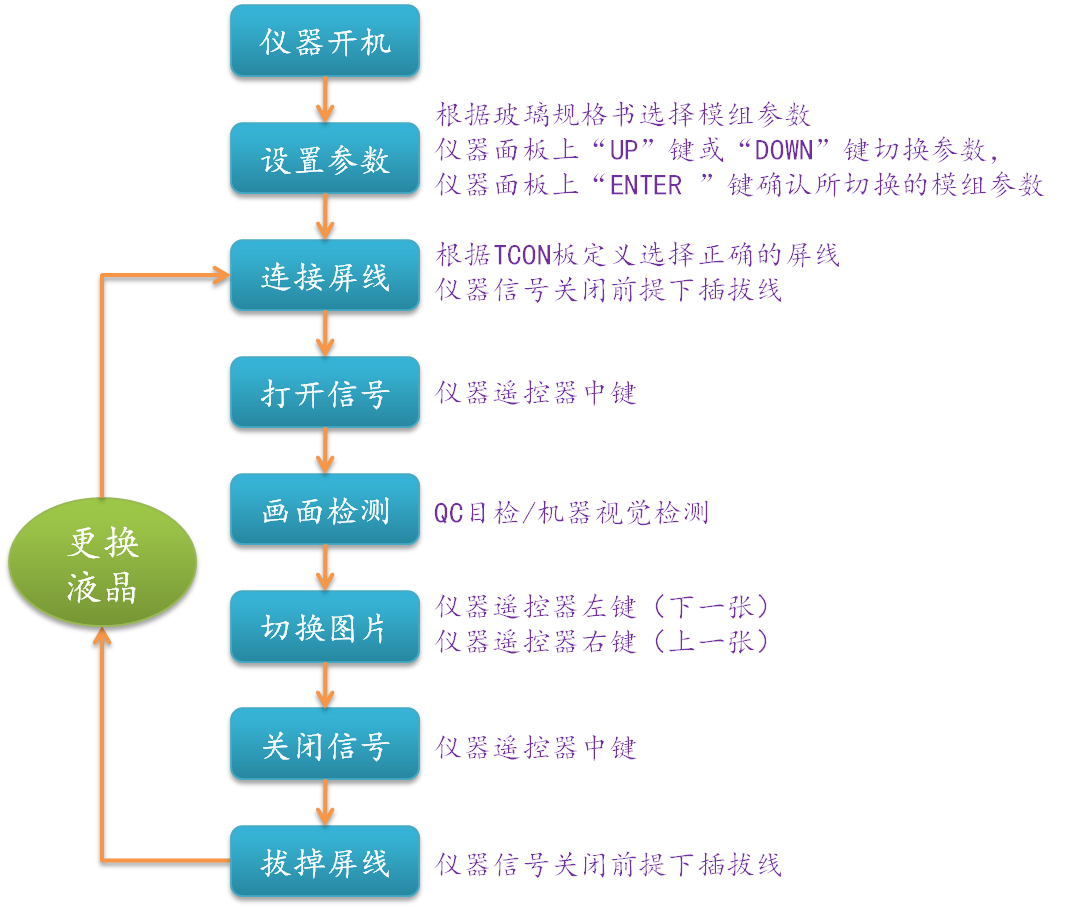

人机操作只需3个遥控器操作按键:信号开关、下一张测试图、上一张测试图
通道:单通道、双通道、四通道
位宽:6bit、8bit、10bit
格式:JEIDA、VES
信号:BL_VCC(背光电源)、BL_ADJ(背光调节)、BL_ONOFF(背光开关)
电压:3.3V~12V输出
电流:最大2.5A输出,支持电流测试,测量精度为5mA
保护:支持可设置的过压保护、欠压保护、过流保护、空载保护
4通道可设置逻辑电平输出
电压:3.3V~12V输出
电流:最大2.5A输出,支持电流测试,测量精度为5mA
保护:支持可设置的过压保护、欠压保护、过流保护、空载保护
控制项目:LVDSVCC、BLVCC、LVDS或V-by-One信号、控制输出
间隔时间:5mS~500mS,精度为5mS
所有输出信号均配备多重保护措施,防止仪器损坏
信号
规格
CVBS
无法满足
SVG-5009是我司自主研发的点屏仪器,若有特殊的屏检工艺要求,我司可提供相应的改进服务
上电后要等电视板完全开机后才能使用,有些电视板开机很慢
通用性好,SVG-5009专为液晶模组生产线的点屏测试而设计,是专业的模组点屏仪器,兼容所有LVDS和V-by-One接口的液晶屏
等待电视机开机后,需要先用遥控器切换到电视机的U盘通道,然后用遥控器控制电视机播放U盘里的图片
信号开关、图片切换只需操作3个按键即可
通用性差,一款电视板只能点与该电视板配套的屏,生产线生产不同的玻璃就需要更换不同的电视板
所有接口信号都有保护电路,TCON供电电源还具有过压、低压、过流、空载保护
无保护,易损坏
上电即用,效率高
频繁损坏甚至报废,性价比更低
SVG-5009的设计使用寿命是5~10年,平均下来性价比更高
创维、长虹、群创、友达、熊猫、京东方、华星光电
各大品牌液晶模组生产厂家都是使用专业的仪器进行点屏测试
行业趋势
特殊需求
性价比
通用性
操作性
可靠性
效率
成功案例
SVG-5009优势
相对于大部分产线上使用电视主板点屏测试,SVG-5009具有诸多明显的优势。
电视主板
SVG-5009
