AG-5116
HDMI2.0 超高清图像信号源
2 路 HDMI 独立输出 ｜ 4K2K 60Hz ｜ HDCP1.4 / 2.2 校验
AG-5116 是一款双通道 HDMI2.0 信号发生器，最高可输出 4K2K 2160P 60Hz RGB444 / YUV420 图像，两路输出参数完全独立设置；支持 HDCP1.4 / HDCP2.2 / AUTO 校验与 EDID 校验，OSD 实时显示校验状态；内置 24+ 张算法测试图，可通过 SD 卡添加自定义测试图，用于电视机和显示器的 HDMI2.0、HDMI1.x 接口测试。
产品特点
电视机与显示器 HDMI 接口产线测试的经典机型
双通道完全独立
2 路 HDMI 信号输出（HDMI1 / HDMI2），视频格式、测试图、HDCP、伴音等参数均可分别设置，一次可同时测试两台整机或两块主板，效率翻倍。
4K2K 60Hz 超高清
TMDS 时钟最高 600MHz（18Gbps），支持 2160P 60Hz RGB444 / YUV420 超高清输出，向下兼容 1080P、720P、480P 等 HDMI1.x 格式，8bit / 10bit 色深。
HDCP / EDID 专业校验
支持 HDCP1.4、HDCP2.2、1.4 与 2.2 同时校验及 AUTO 自动识别模式，另有 EDID 校验；校验结果通过 OSD 直接叠加在输出画面上，白 / 绿 / 红三色一目了然。
24+ 张内置图 + SD 卡自定义
内置算法实时产生 24+ 张常用测试图；用户可将 24 位 BMP 图片放入 SD 卡「ExterImg」文件夹，开机自动拷贝至机内 2GB 内存，自定义图紧随内置图之后调用。
正弦波伴音
48KHz 采样率正弦波伴音，频率 0~20KHz 可调、步进 0.1KHz，左右声道频率独立设置，支持左右声道同时输出与交替输出两种模式，音量 4 档可调。
工业级可靠设计
HDMI 接口配有专用保护芯片，频繁插拔不易损坏；预留 USB 与 RS232 端口，可集成于自动化测试设备；报警输出接口方便产线联动。
技术规格
详细电气与功能参数
| 信号通道 | HDMI1 × 1HDMI2 × 12 路 HDMI 信号输出，两路输出参数完全独立设置 |
|---|---|
| HDMI 协议 | 支持 HDMI1.4 与 HDMI2.0；TMDS 时钟频率最高 600MHz（18Gbps） |
| 视频格式 | 2160P 60Hz RGB4442160P 60Hz YUV4202160P 50Hz RGB4442160P 50Hz YUV4202160P 30 / 25 / 24Hz1080P 60 / 50Hz1080I 60 / 50Hz720P 60Hz576P / 576I 50Hz480P / 480I 60Hz 颜色深度：8bit（全部格式）、10bit（1080P 及以下格式） |
| HDCP 校验 | HDCP1.4HDCP2.2HDCP1.4 & 2.2 同时校验AUTO 自动识别接收端最高版本另支持 EDID 校验 |
| OSD 显示 | 视频格式、左右声道频率、HDCP1.4 / HDCP2.2 / EDID 校验状态实时叠加显示于 HDMI 输出画面；校验状态以白（OFF）/ 绿（OK）/ 红（NG）三色区分 |
| 音频 | 正弦波，48KHz 采样率，频率 0~20KHz 可调（步进 0.1KHz），左右声道频率独立设置；支持左右声道同时输出与交替输出两种模式；音量 0% / 25% / 50% / 100% 四档 |
| 测试图 | 内置算法产生 24+ 张测试图（纯色、灰阶、彩条、渐变、网格等）；支持 SD 卡外置测试图：24 位 BMP 放入 SD 卡根目录「ExterImg」文件夹，开机自动拷贝至机内 2GB DDR3 内存（图片总大小不超过 2GB，按原始分辨率输出，不自动缩放） |
| 通信端口 | 预留 USB 与 RS232 端口，可集成于自动化测试设备或其它功能扩展；背板另设报警-1 / 报警-2 接口 |
| 接口保护 | HDMI 接口使用专用 HDMI 保护芯片，防止仪器 HDMI 接口芯片损坏 |
| 人机接口 | 前面板 OLED 液晶屏 + ESC / UP / DOWN / ENTER 四个按键，参数设置自动保存，下次开机恢复上次设置；PS/2 接口；SD 卡插槽（未插卡可正常使用内置测试图）；双通道 HTPD / EDID / HDCP 状态指示灯 |
| 整机规格 | 主机 350 × 280 × 67 mm（宽 × 深 × 高），约 3 kg；输入额定 220Vac 50/60Hz（200Vac~240Vac）；规格保证温度 +5℃~+35℃，湿度 20%~80%RH（无凝露） |
| 标准配置 | 主机 1 台、220V 电源线 1 条 |
接口说明
前后接口布局一览

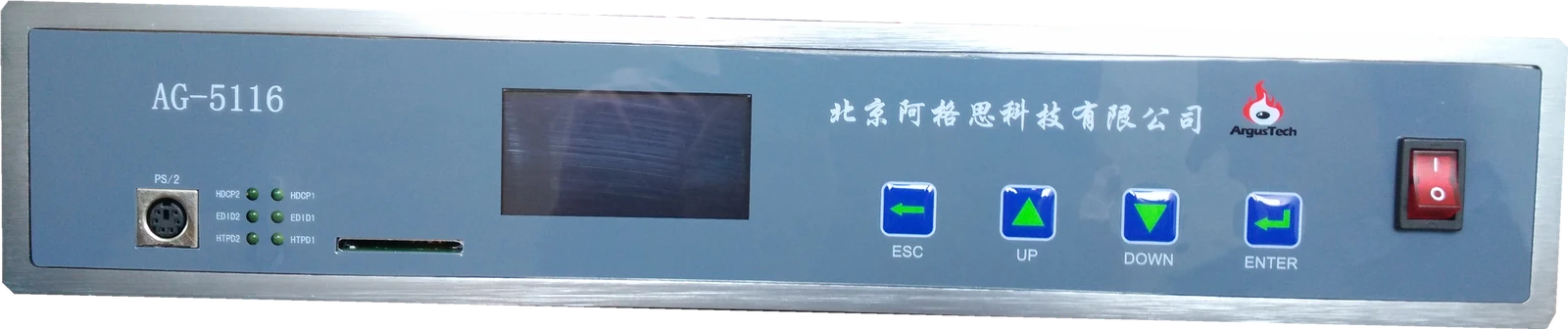

主机前面板
显示 · 操控 · 状态指示

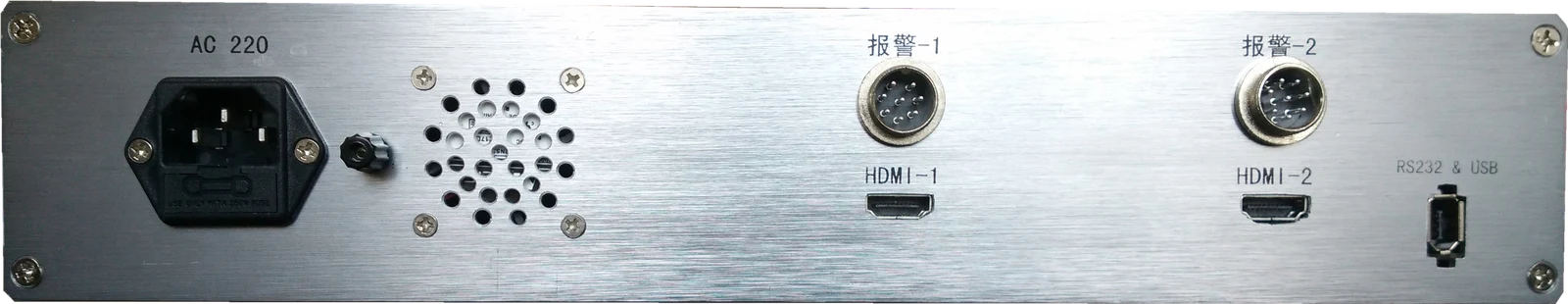

主机背板
信号输出 · 电源 · 通信接口
双通道状态，面板直读
前面板 OLED 屏实时显示当前通道（CH）、视频格式（VDO）、HDCP 模式与测试图编号；HDCP1/2、EDID1/2、HTPD1/2 三组指示灯分别对应两路 HDMI 的连接、EDID 校验与 HDCP 校验状态，灯亮即 OK，产线操作员无需进菜单即可判断测试结果。

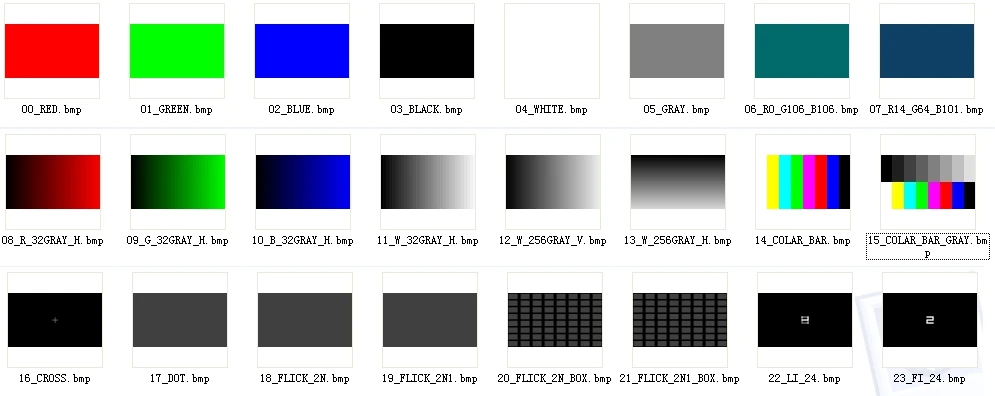

内置测试图
内置 24+ 张算法测试图，支持 SD 卡外置自定义 BMP 图
内置红、绿、蓝、黑、白纯色，灰阶、彩条、渐变、网格、棋盘等 24+ 张常用测试图，全部由内置算法实时计算产生；用户自定义测试图（24 位 BMP）放入 SD 卡根目录「ExterImg」文件夹，开机自动拷贝到机内 2GB 内存，在「IMG」参数中紧随内置图之后即可选择调用，满足整机画面检查、坏点检测、色彩与白平衡调试等产线测试需求。
联系我们
AG-5116 已停产，替代产品为 SVG-202 双通道 HDMI2.0 信号发生器；存量用户如需说明书、配件或技术支持，欢迎随时联系
