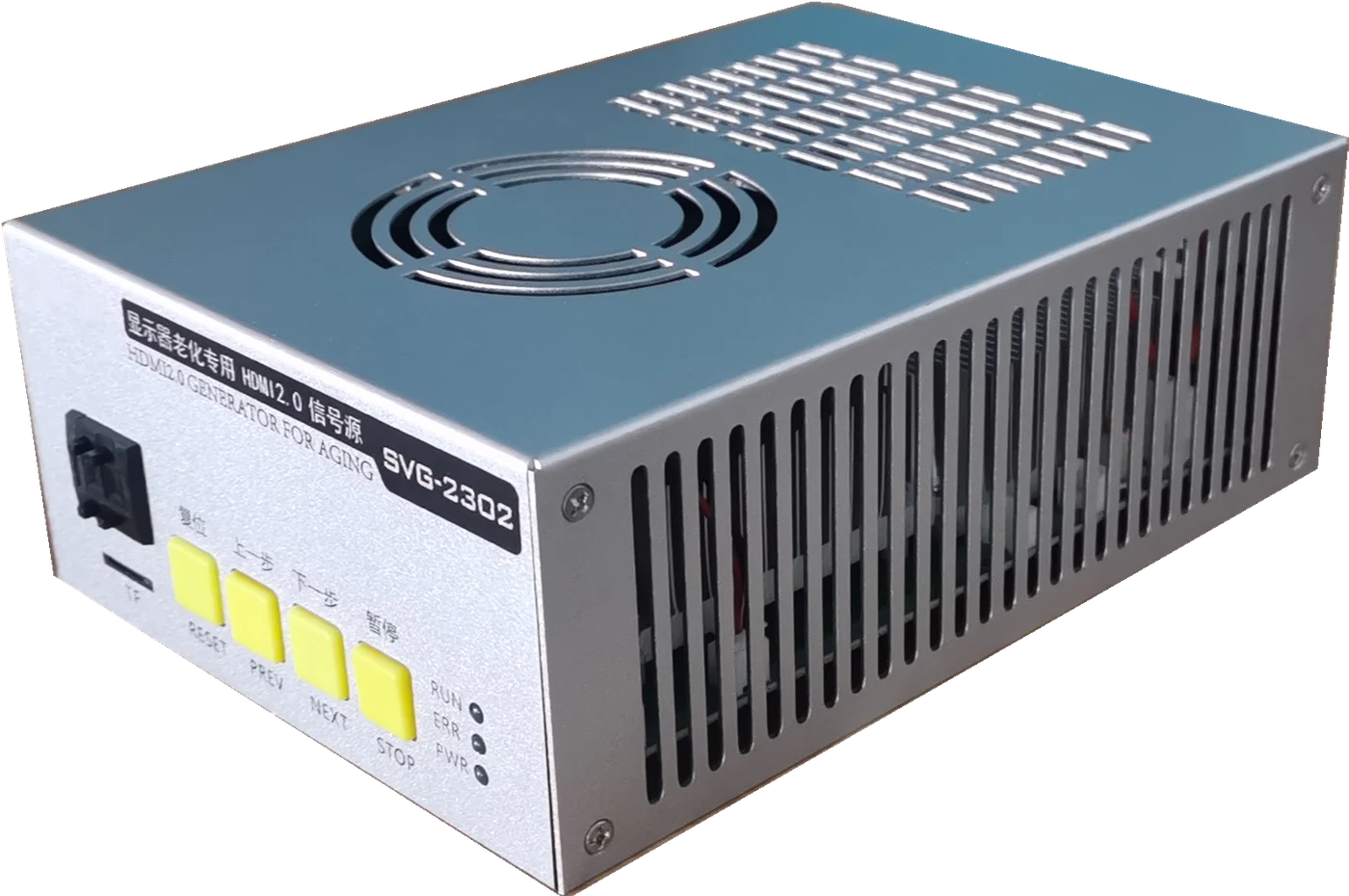

SVG-2302
显示器老化专用 HDMI2.0 信号源
2 路 HDMI 同步输出 ｜ 100 组老化程序 ｜ 断电恢复续跑
SVG-2302 专为电视和显示器的 HDMI 接口老化而设计，可置于老化房中长时间连续工作，最高承受 60℃ 环境温度与 85% 湿度；2 路 HDMI2.0 信号同步输出，最高 3840×2160P60；配套电脑端老化程序编辑软件，最多 100 组老化程序，每组最多 32 个老化步骤，每一步可指定输出视频、音频、图案和运行时间。
产品特点
为显示器 / 电视机老化房量身打造的 HDMI 老化信号源
2 路 HDMI2.0 同步输出
2 路 HDMI 输出格式完全一样且严格同步，最高 3840×2160P60，可同时老化两台整机；最大像素时钟 600MHz，带宽 18Gbps，HDMI 接口内置保护电路，支持热插拔。
100 组 × 32 步老化程序
电脑端软件编辑老化程序，最多 100 组、每组最多 32 个步骤，每一步可独立指定视频格式、音频、图案和运行时间；执行 00 号程序时按显示器 EDID 自动跳过不支持的格式。
断电恢复续跑
老化过程中意外断电后重新上电，信号源自动从上次断电时的状态继续运行老化程序，无需人工干预，老化记录不丢失。
老化房级可靠性
专为老化房环境设计，支持在最高 60℃ 温度、85% 湿度环境下长时间连续运行，机身大面积散热格栅，保障 7×24 小时不间断老化。
54+ 张内置图 + TF 卡扩展
内置纯色、灰阶、彩条、棋盘、复合图等 54+ 张测试图；TF 卡可扩展用户 BMP 图与 WAV 音频（48KHz / 16bit / 立体声），音频另有正弦波（100Hz~20KHz）与扫频音可选。
配套编辑软件 + DEBUG 串口
电脑端编辑软件支持中英文界面，图案组合（100 组 × 16 图）与老化程序可视化编辑，一键导出到 TF 卡；背板 DEBUG 串口（RS232，115200 8N1）可实时查看运行信息。
技术规格
详细电气与功能参数
| 信号通道 | 2 路 HDMI 输出，两路格式完全一样且同步 |
|---|---|
| HDMI 版本 | HDMI2.0；最大像素时钟 600MHz，最大带宽 18Gbps |
| 视频格式 | 3840×2160P603840×2160P504096×2160P602160P 30 / 25 / 24Hz2160P 50 / 60Hz YUV4202560×1440P 60 / 75 / 120 / 144Hz1080P 60 / 50Hz1080P 高刷 100 ~ 240Hz1080I 60 / 50Hz720P 60 / 50Hz480P / 576P各类 VESA 格式 默认支持以上格式，其它格式用户可通过 Timing.ini 编辑 |
| 音频输出 | 正弦波（100Hz~20KHz）、扫频音、WAV 音频文件（48KHz 采样率 / 16bit / 立体声，存于 TF 卡） |
| 测试图案 | 内置 54+ 张测试图（纯色、灰阶、彩条、棋盘、复合图、Flicker 等）；用户可编辑 RGB 纯色图案；支持 TF 卡添加 24 位 BMP 自定义图 |
| 老化程序 | 最多 100 组老化程序，每组最多 32 个老化步骤，每一步可指定输出视频、音频、图案和运行时间；图案组合最多 100 组，每组最多 16 个图案；执行 00 号程序时根据所接显示器 EDID 自动跳过不支持的视频格式老化步，01~99 号程序严格按编辑步骤执行 |
| 断电恢复 | 支持上电后自动从上次断电时的状态继续运行老化程序 |
| 接口保护 | 2 路 HDMI 输出接口内置保护电路，支持热插拔 |
| 通信端口 | DEBUG 串口（RS232，115200 波特率，8 数据位 / 1 停止位 / 无校验），用于连接电脑查看设备运行信息 |
| 人机接口 | 前面板两位数码开关（选择老化程序）、TF 卡插槽、复位 / 上一步 / 下一步 / 暂停四个按键、RUN / ERR / PWR 三个状态指示灯 |
| 整机规格 | 主机 250 × 138 × 68 mm，约 1.265 kg（含包装）；电源输入 12V/5A（配明纬电源适配器）；工作温度 +5℃~+60℃，湿度 20%~85%RH（无凝露），室内使用、海拔 2000m 以下 |
| 标准配置 | 主机 1 台、明纬 GSM60A12-P1J 电源适配器 1 个、国标 3 孔品字电源线 1 条、16GB TF 卡 1 张 |
接口说明
前后接口布局一览

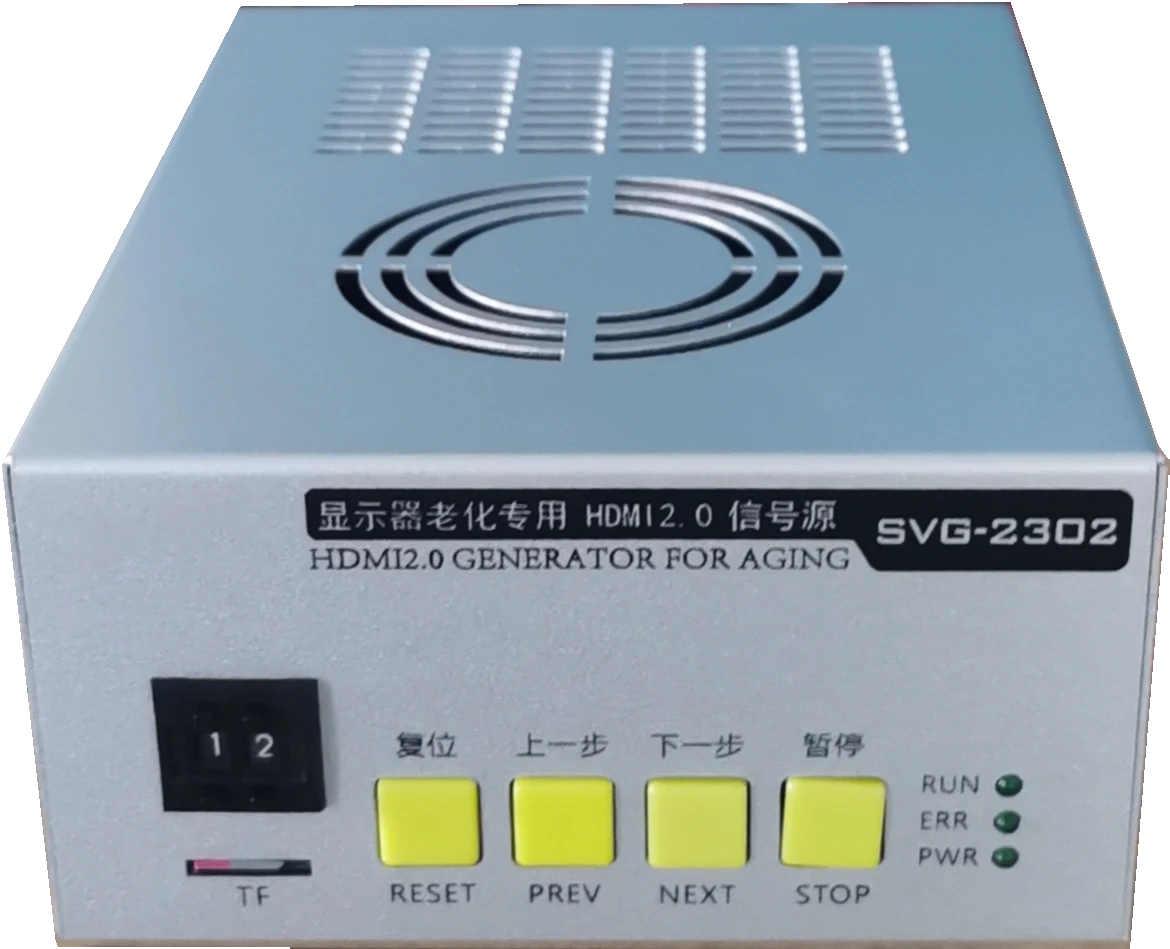

主机前面板
程序选择 · 操控 · 状态指示

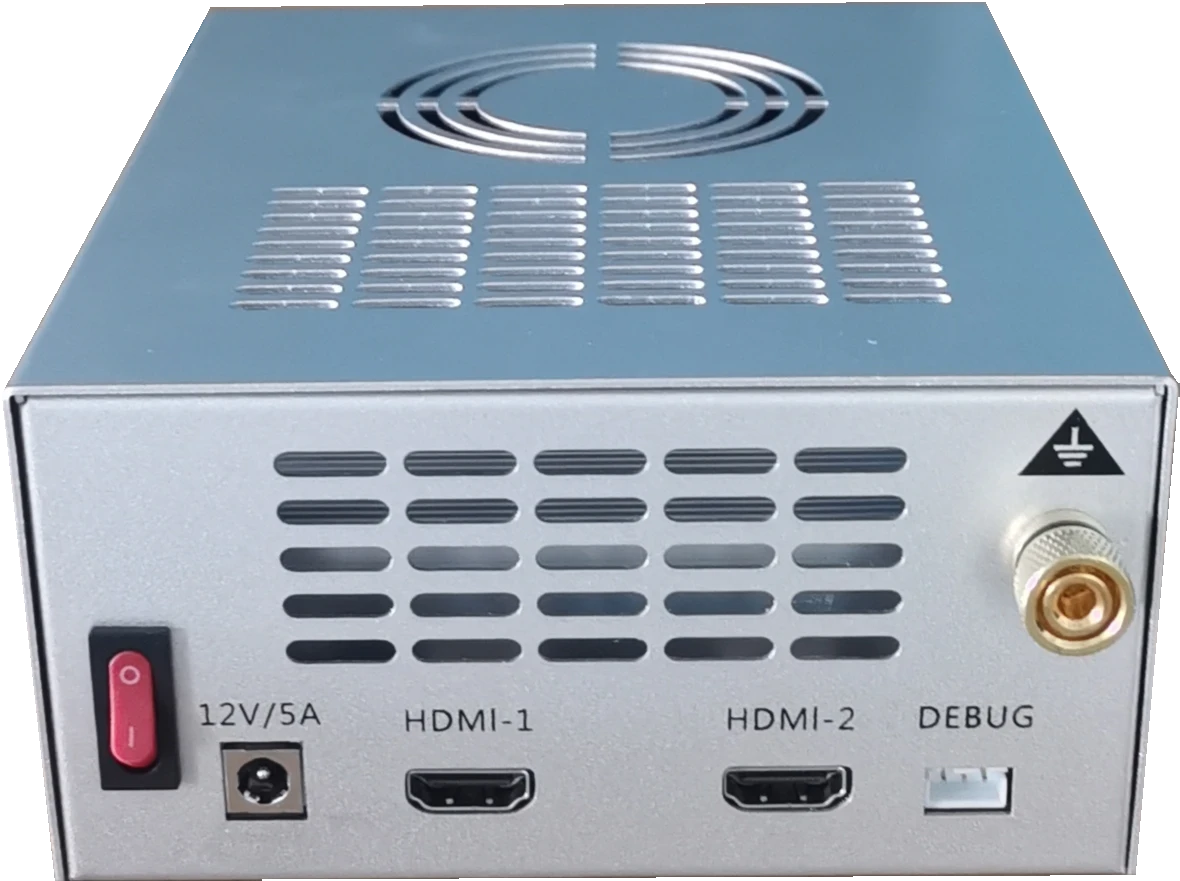

主机背板
信号输出 · 电源 · 调试接口
开机即跑，状态直读
数码开关选定老化程序（开机或按复位键时读取一次），信号源即按程序自动逐步执行；RUN 灯闪烁表示老化执行中、常亮表示暂停、常灭表示未执行，ERR 灯常亮即程序错误——老化房操作员无需连接电脑，看灯即可判断每台信号源的运行状态。
SVG-2302 Editor
老化程序编辑软件
配套电脑端编辑软件，中英文界面可选。老化程序与图案组合全部可视化编辑，编辑完成后一键导出到 TF 卡，插上主机即可运行，产线换程序不用拆机。

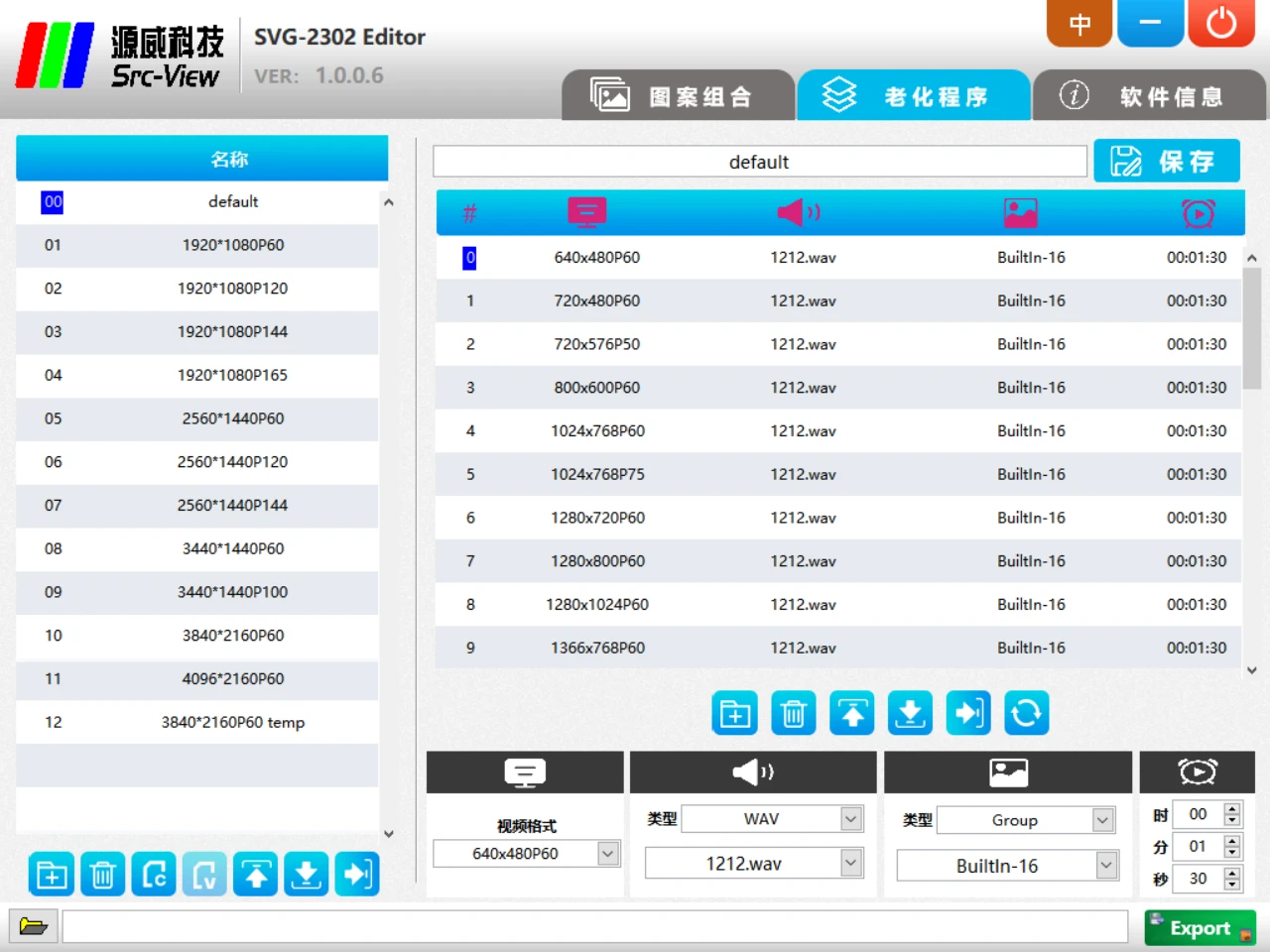

老化程序可视化编辑：最多 100 组老化程序，每组最多 32 个老化步骤，每一步独立指定视频格式、音频、图案与运行时间（时 / 分 / 秒）。
图案组合编辑：100 组 × 16 图图案组合自由编排，内置 54+ 张测试图与 TF 卡自定义 BMP 图可混用。
一键导出 TF 卡：程序与图案组合经 Export 导出到 TF 卡，主机开机或按复位键即读取执行，断电恢复后自动续跑。
内置测试图
内置 54+ 张测试图，支持 TF 卡扩展 BMP 图与 WAV 音频

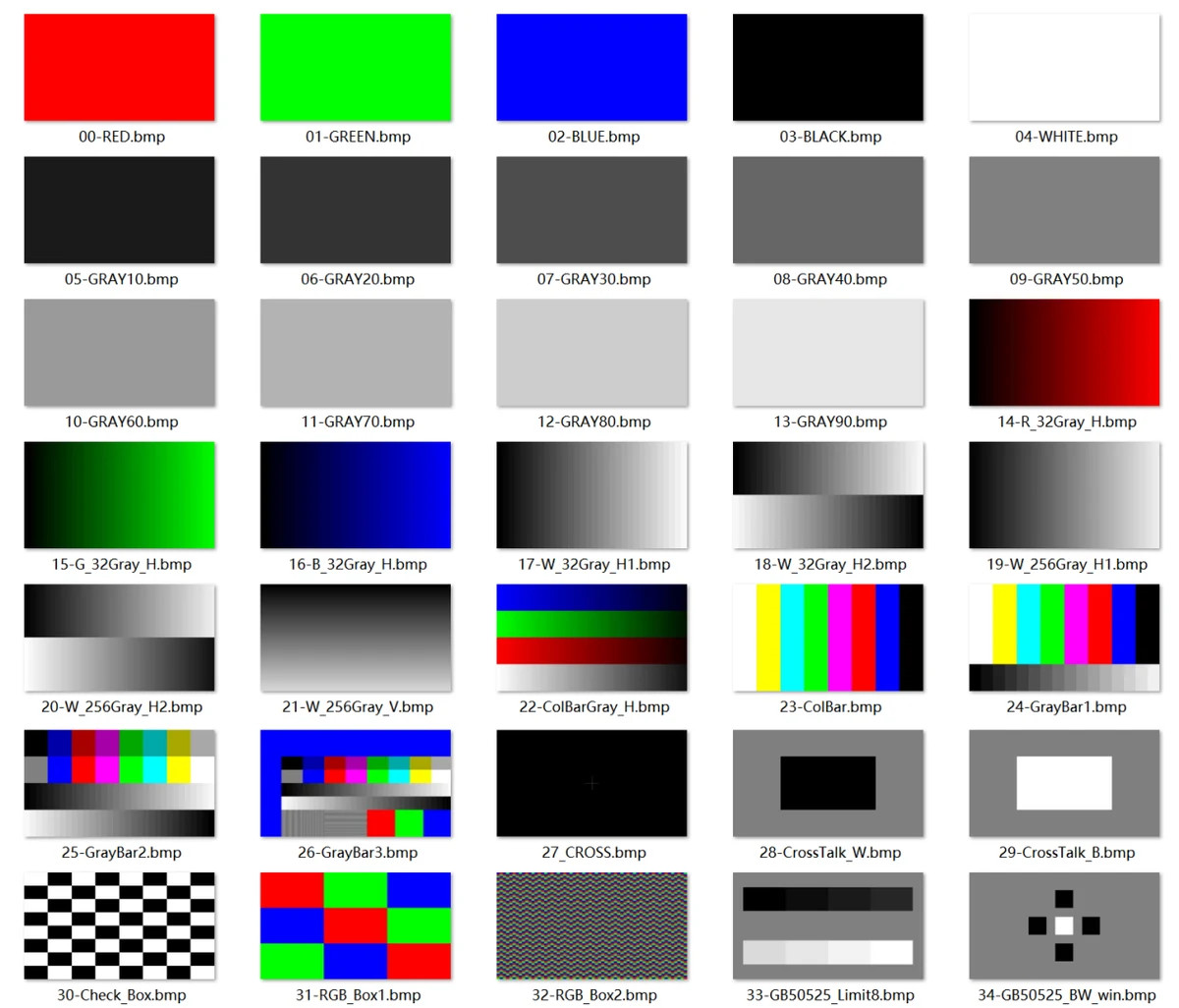

内置红、绿、蓝、黑、白纯色，10%~90% 灰阶，R / G / B / W 灰阶渐变，彩条、棋盘、复合图、十字、串扰测试图等常用画面，覆盖显示器老化的纯色烧屏、灰阶、色彩与均匀性检查需求。

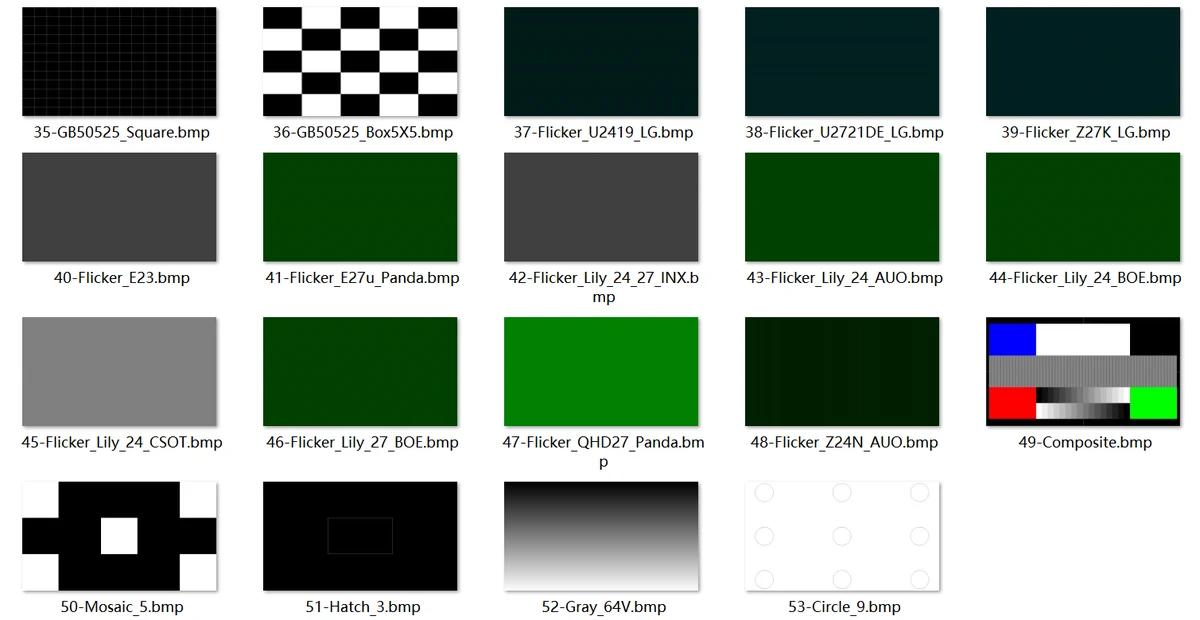

另有 GB50525 方格、5×5 方盒、各尺寸 Flicker 闪烁图、马赛克、斜线、圆点等图案；用户还可在 TF 卡 BMP 文件夹中按分辨率子目录添加 24 位自定义图，在老化步骤中直接调用。
