SVG-2401
8K 液晶模组 信号发生器
7680×4320 8K｜ 高刷电竞屏 ｜ 插卡式灵活选配
插卡式结构设计，4 个信号卡槽 + 1 个专属控制卡槽，LVDS / LVDS-P / V-by-One / eDP 板卡按需选配、多卡并联，最高输出 7680×4320，轻松点亮 8K 屏与各类高刷笔记本屏、电竞显示屏。性能对标进口仪器，价格优势显著。支持 Flicker（VCOM）调整，配 7 寸触摸屏 RMT-221 操控盒，测试全程仅需 3 个按键。
SVG-2401 产品特点
8K 插卡式液晶模组点屏测试仪器 —— 性能对标进口，灵活选配，覆盖电视、显示器、笔记本产线
8K 超高清输出
4 张 V-by-One 板卡并联 64Lane，或 2 张 eDP 板卡并联 16Lane，最高输出 7680×4320@120Hz；单张 V-by-One 板卡即可支持 3840×2160@144Hz。
插卡式模块化设计
4 个信号卡槽 + 1 个专属控制卡槽，LVDS / LVDS-P / V-by-One / eDP 板卡按需选配、即插即用，后期可随屏型变化增购板卡灵活扩展。
高刷新率全覆盖
eDP 速率最高 8.1Gbps，LVDS-P 高刷板卡支持 1920×1080@360Hz，轻松点亮各类高刷笔记本屏与电竞显示屏。
OLED 支持（三星 / LG）
支持三星、LG 等 OLED 模组的点屏测试；支持 VDD、ELVDD、AC_DET、ELVDD_EN 等 OLED 专用信号，并支持 OLED 上电时序（Power On Sequence）与关电时序（Power Off Sequence）控制。
Flicker（VCOM）调整
支持 I2C 协议的 VCOM 电压调整，操控盒 +5 / -5 / +1 / -1 四键微调，「保存」键一键写入屏 TCON 板存储器。
四重硬件保护
所有输出信号均配备保护电路，屏供电与背光电源支持可设置的过压、欠压、过流、空载保护；VCC / VBL 支持软启动，抑制开机浪涌电流。
7 寸触控操控盒
标配 RMT-221 操控盒，7 寸电容触摸屏全触摸操作，中英文双语界面，操作员 / 管理员双权限；另支持红外遥控器开关信号、切换图案。
四类测试图案
可编辑 RGB 纯色、板卡算法内置图、SD 卡 BMP 外置图、滚动条图案；支持锁秒功能，每帧播放时间独立设置，自动 / 手动切换。
上电即用 & AOI 联动
无需等待开机，可预存 99 组模组参数，换线换屏只切参数编号；RS-232 通信指令支持 AOI 设备参数设置、信号开关、图案切换与状态读取。
插卡式结构 · 板卡灵活选配
按屏选配，随需扩展 —— 买所需、省成本，屏型升级只需增购板卡

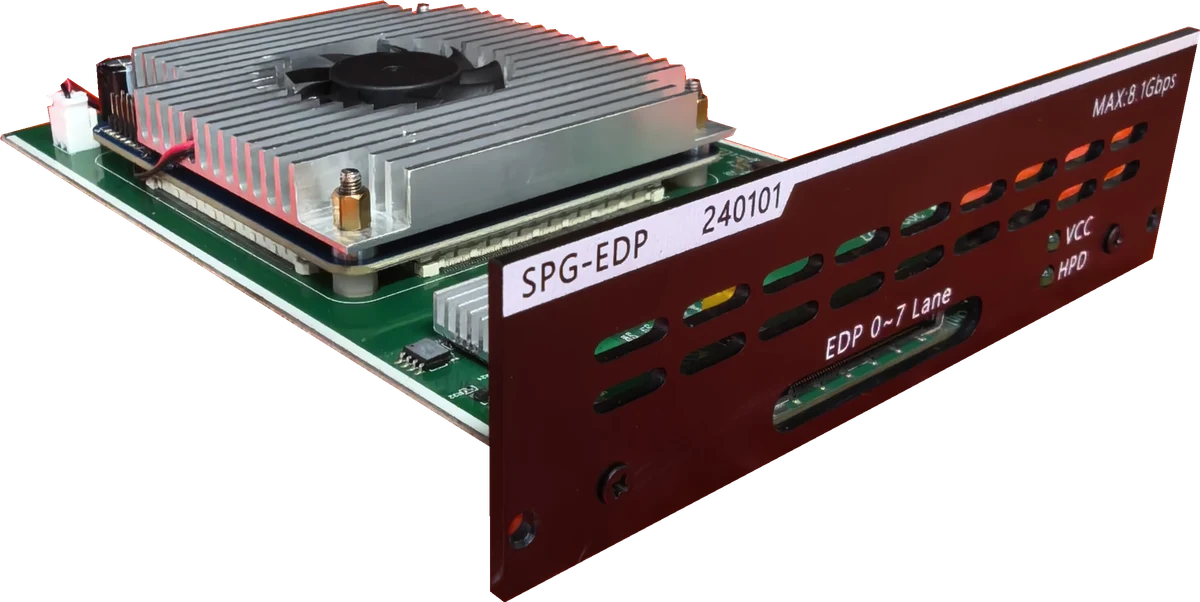

eDP 板卡
8Lane eDP，速率 1.62 / 2.7 / 5.4 / 8.1Gbps，6 / 8 / 10bit；单卡最高 7680×4320@60Hz，2 张并联 16Lane 可达 8K@120Hz。适合笔记本屏、电竞显示屏及 8K 屏测试。

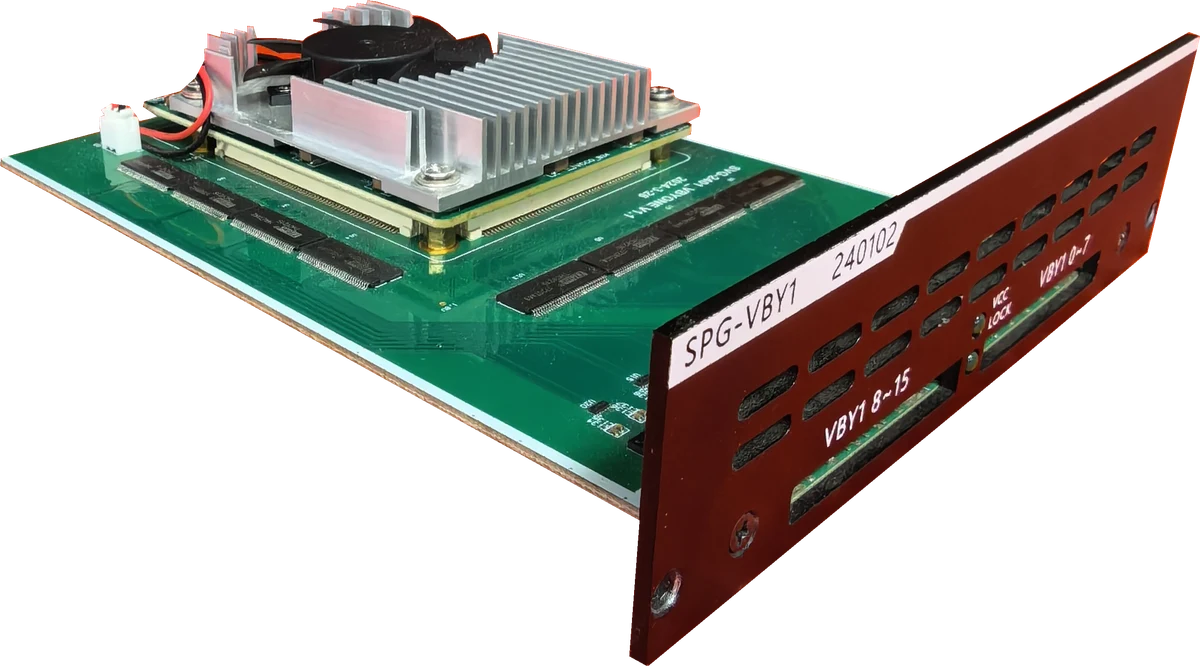

V-by-One 板卡
16Lane V-by-One，3.75Gbps/Lane，8 / 10bit，1 / 2 / 4 分屏；单卡最高 3840×2160@144Hz，4 张并联 64Lane 可达 7680×4320@144Hz。适合电视屏与大尺寸模组测试。

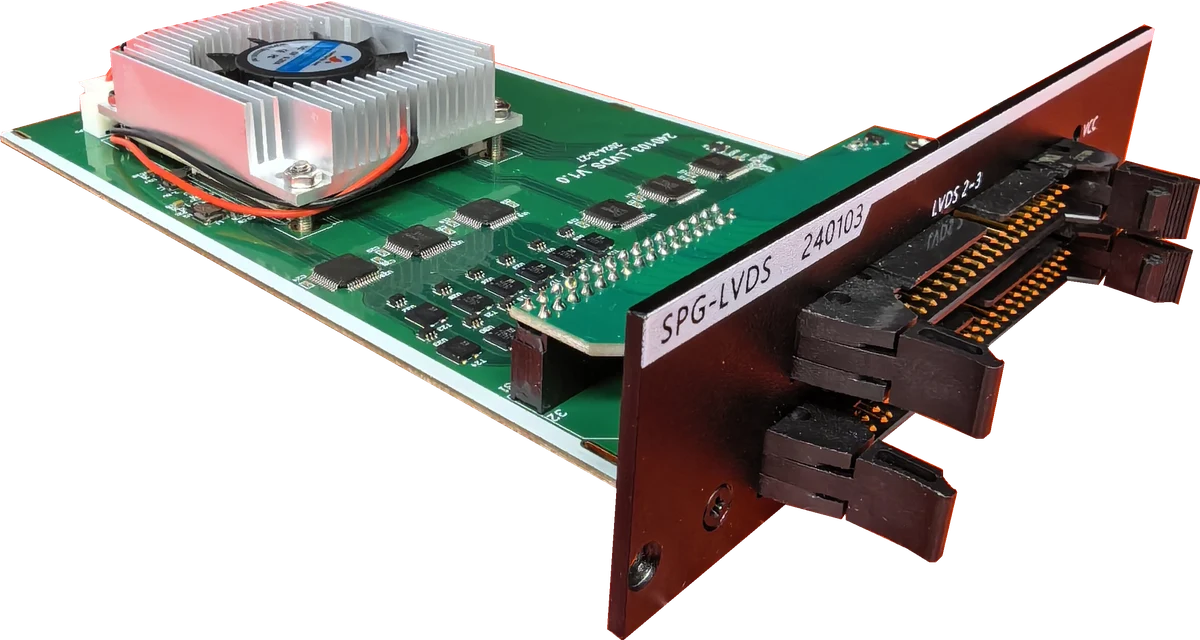

LVDS 板卡
4 通道 LVDS，150MHz/通道，6 / 8 / 10bit，JEIDA / VESA；最高 1920×1080@240Hz；可同时点 2 块 2 通道屏或 4 块 1 通道屏，产线效率翻倍。

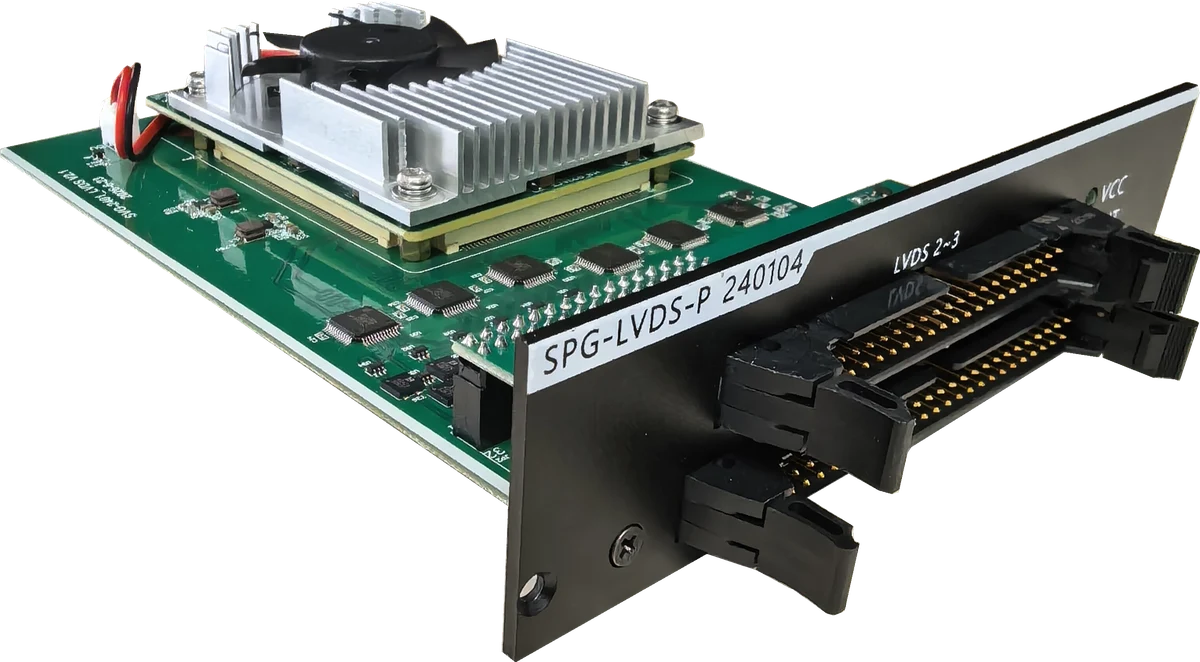

LVDS-P 高刷板卡
4 通道 LVDS，200MHz/通道，6 / 8 / 10bit，JEIDA / VESA；最高 1920×1080@360Hz，专为高刷笔记本屏与电竞显示屏打造。
技术规格
详细电气与功能参数，满足 8K 及高刷屏产线点屏测试需求
| eDP 板卡 240101 · 选配 | 1 / 2 / 4 / 8 / 16 / 32 Lane1.62 / 2.7 / 5.4 / 8.1Gbps6bit / 8bit / 10bit8Lane 最高 7680×4320@60Hz16Lane（2 卡）最高 7680×4320@120Hz |
|---|---|
| V-by-One 板卡 240102 · 选配 | 1 / 2 / 4 / 8 / 16 / 32 / 64 Lane分屏 1 / 2 / 48bit / 10bit3.75Gbps/Lane16Lane 最高 3840×2160@144Hz64Lane（4 卡）最高 7680×4320@144Hz |
| LVDS 板卡 240103 · 选配 | 单 / 双 / 四通道分屏 1 / 2 / 46bit / 8bit / 10bitJEIDA / VESA150MHz/通道最高 1920×1080@240Hz可同时点 2 块 2 通道屏或 4 块 1 通道屏 |
| LVDS-P 板卡 240104 · 选配 | 单 / 双 / 四通道分屏 1 / 2 / 46bit / 8bit / 10bitJEIDA / VESA200MHz/通道最高 1920×1080@360Hz可同时点 2 块 2 通道屏或 4 块 1 通道屏 |
| Flicker 调整 | 支持 I2C 协议的 VCOM 电压调整（需客户提供 VCOM 调整的 I2C 协议），VCOM 值可写入液晶屏非易失性存储器 |
| 电源信号 | 屏电源 VCC：3.3V~15V 可编程（测量精度 5mV）；电流 12V/10A、3.3~5V/3A、其他电压 5A（精度 5mA）；支持过压 / 欠压 / 过流 / 空载保护，支持软启动抑制开机浪涌电流 |
| 背光信号 | 背光电源 VBL：12V~24V 输出（精度 5mV），最大 5A（精度 5mA），可外接恒流模块（可选）；BL_ADJ 电平 0.8V~3.9V 可调、频率 10Hz~20KHz、占空比 0~100%；BL_ONOFF 电平 0.8V~3.9V 可调；支持软启动 |
| 测试图案 | 可编辑 RGB 纯色图案、板卡算法内置图案、SD 卡 BMP 外置图案、滚动条图案；支持锁秒功能，每帧播放时间独立设置；支持自动 / 手动切换 |
| 光标定位 | 支持在测试图案上叠加光标，光标坐标可设置 |
| 开关时序 | 控制项目：LVDSVCC、BLVCC、LVDS / V-by-One / eDP 信号、控制输出；间隔 5mS~500mS，精度 5mS |
| 存储 | SD 卡（FAT32，最大 32GB），存储模组参数文件与测试图片；预存 99 组模组参数，每组最多播放 32 张测试图；参数支持电脑串口下载与两台设备间对传 |
| 整机规格 | 主机 213 × 290 × 190 mm、约 3.96 kg（无板卡）；操控盒 195 × 180 × 38 mm、约 0.95 kg；输入 90~132VAC / 180~264VAC（底部开关切换），额定 350W；工作温度 +5℃~+45℃ |
| 人机操作 | RMT-221 分离式操控盒（标配），7 寸电容触摸屏全触摸操作，中英文双语，操作员 / 管理员双权限；测试仅需 3 个按键；另支持红外遥控器与 RS-232 AOI 指令联动 |
| 标准附件 | 主机、RMT-221 操控盒、SPG-MAIN 240100 控制卡（含背光驱动）、国标 3 孔品字电源线；信号板卡（eDP / V-by-One / LVDS / LVDS-P）与线材、转板按需选配 |
接口说明
主机各视角、板卡槽位与 RMT-221 操控盒布局一览

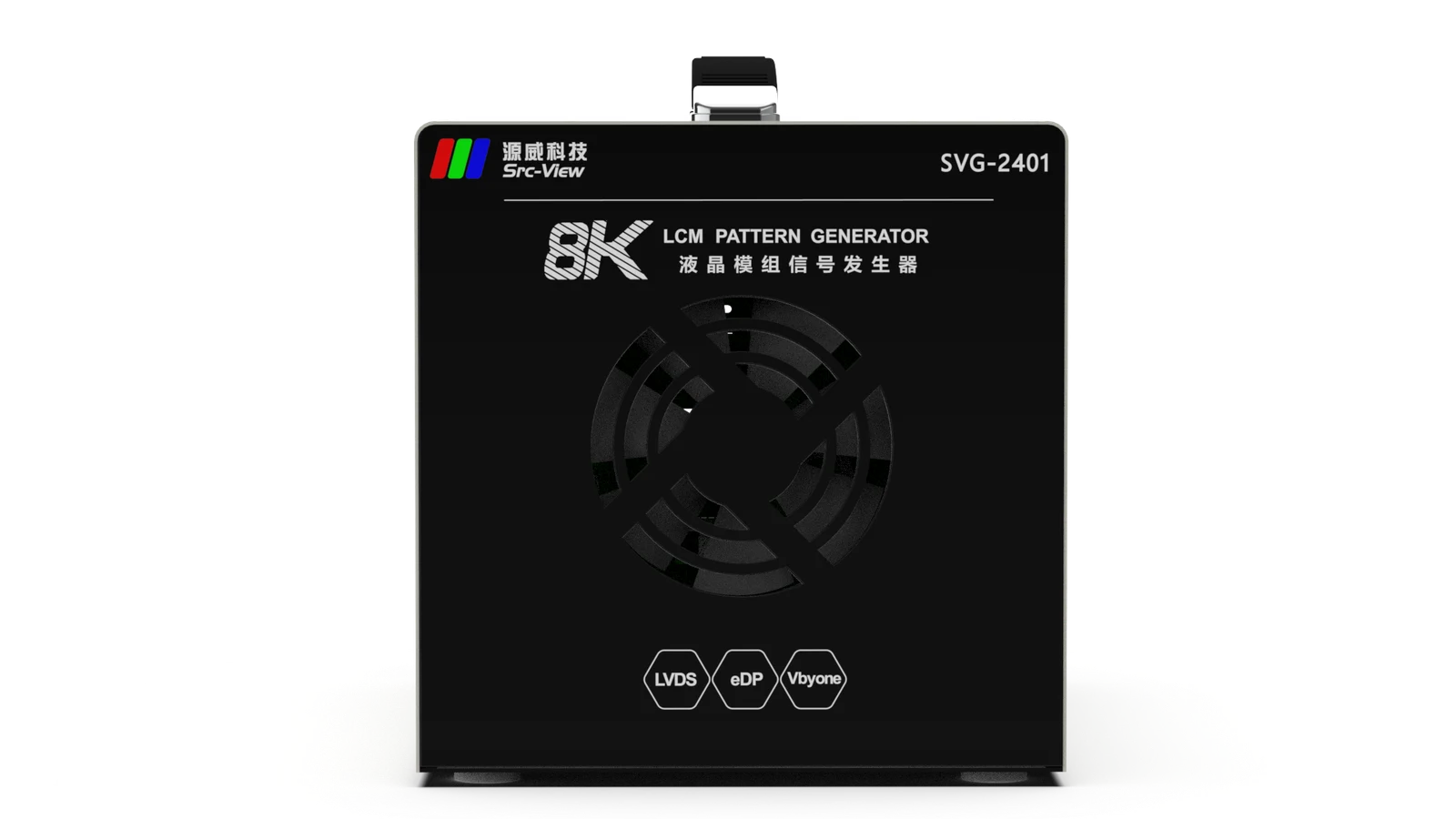

主机正视图
便携手提 · 散热风扇 · 8K 标识

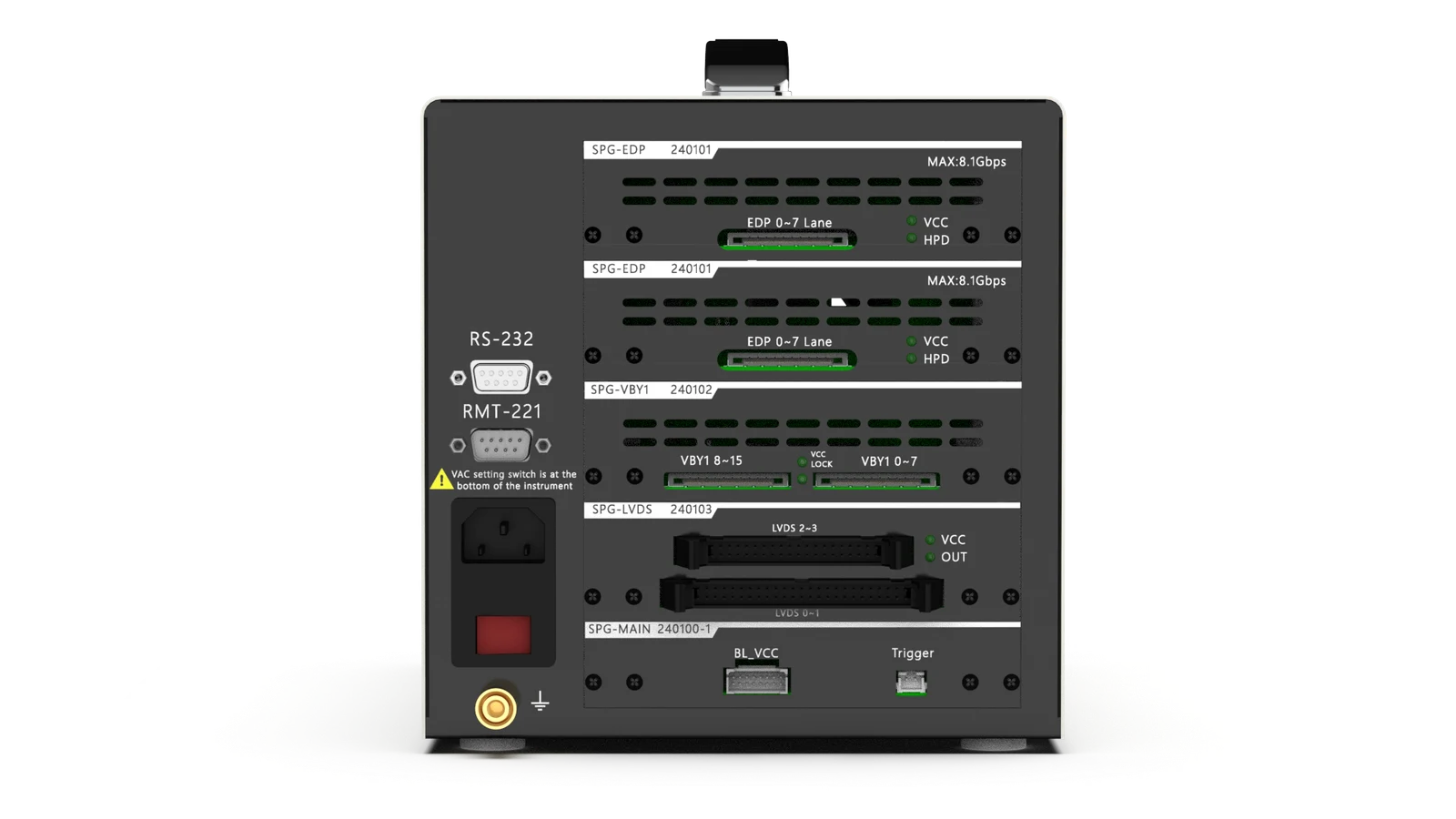

主机后视图
板卡槽位 · 电源 · 控制接口

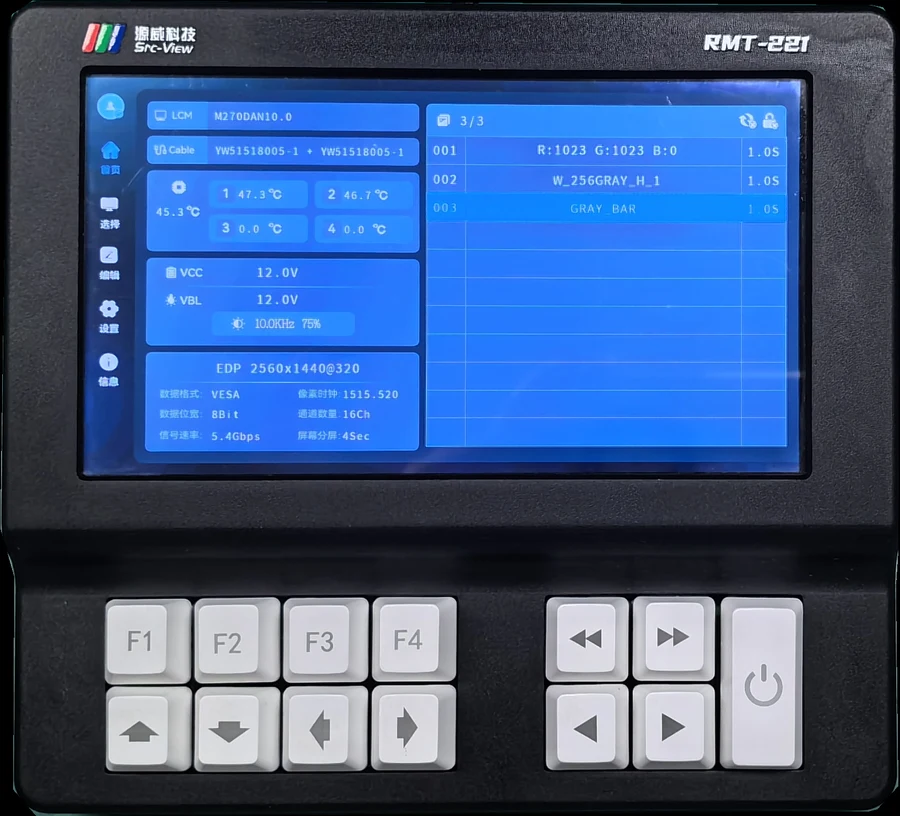

出厂标配：RMT-221 触控操控盒
7 寸电容触摸屏，全触摸 UI，中英文双语；主界面实时显示模组参数、线缆、板卡温度、VCC / VBL 电压电流与信号格式。电源键 控制信号开关，上一张 / 下一张 键切换测试图，F1~F4 快捷功能键；频繁操作的按键全部采用百万级寿命机械按键，经久耐用。
操作简易说明
简单几步，快速完成点屏测试
SVG-2401 测试图案
覆盖灰阶、彩条、棋盘、闪烁、串扰等产线常用检测画面
RGB 纯色 / 算法内置 / BMP / 滚动条
BMP 文件存入 SD 卡即可调用
按需组合测试画面
换线换屏只切参数编号
每帧测试图时间独立设置
常用测试图效果一览
测试图由板卡算法实时生成，以下为常用画面效果示意
SVG-2401 vs 主板点屏
液晶模组生产线点屏方案全方位对比 —— 专业仪器全面胜出
| 比较项 | SVG-2401 专业信号发生器 | 普通主板 |
|---|---|---|
| 通用性 | ✓专为液晶模组、TCON 产线点屏测试设计，插卡式结构按需选配板卡，兼容 LVDS / V-by-One / eDP 接口液晶屏，最高 8K | ✗一款主板只能点配套屏，换玻璃就要换主板 |
| 可靠性 | ✓所有接口信号均有保护电路，TCON 供电具备过压、欠压、过流、空载保护 | ✗无保护，易损坏 |
| 效率 | ✓上电即用，效率高 | ✗需等主板完全开机，部分主板开机很慢 |
| 操作性 | ✓信号开关、图片切换只需 3 个按键 | ✗需先用遥控器或按键切到 U 盘通道，再控制主板播放 U 盘图片 |
| 性价比 | ✓设计使用寿命 5~10 年，长期性价比更高 | ✗频繁损坏甚至报废，综合成本更高 |
| 特殊需求 | ✓自主研发，可按特殊屏检工艺要求提供改进服务 | ✗无法满足 |
| 行业趋势 | ✓各大品牌液晶模组厂家均使用专业仪器进行点屏测试 | — |
| 成功案例 | ✓纬创资通、群创、友达、熊猫、京东方、华星光电 | — |
众多头部液晶模组厂商的共同选择
常见故障排查
点屏异常的快速定位方法
- 检查信号板卡是否插装到位，是否选用了正确的线缆与转接板；
- 检查是否选择了正确的电源参数和屏参；
- 打开输出信号观察 LVDSVCC 电源电流是否正常 —— 若电流很小或为 NCP，通常是线缆错误，也可能是电源参数错误。
- LVDS 屏：检查 6bit / 8bit / 10bit 位宽与 JEIDA / VESA 格式设置是否与屏规格书一致；
- V-by-One 屏：检查 Lane 数（1 / 2 / 4 / 8 / 16Lane）与分屏（1 / 2 / 4）设置是否正确；
- eDP 屏：检查 Lane 数与速率（1.62 / 2.7 / 5.4 / 8.1Gbps）是否超出屏的支持范围；
- 同时核对信号发生器分辨率是否与屏一致、线缆是否正常。
- 将「屏闪」参数切换到当前液晶模组对应的参数，并切到 Flicker 测试图；
- 按操控盒 +5 / -5 / +1 / -1 键调整 VCOM 值，观察屏闪变化；
- 调至最佳后按「保存」键将 VCOM 值写入屏的非易失性存储器，状态区显示绿色「OK」即保存成功，红色「FAIL」需重新调整。
- 标配 SPG-MAIN 控制卡（含背光驱动），信号板卡按屏接口选配：电视屏选 V-by-One，笔记本 / 电竞屏选 eDP 或 LVDS-P，普通 LVDS 屏选 LVDS 板卡；
- 8K 屏需 4 张 V-by-One 板卡（64Lane）或 2 张 eDP 板卡（16Lane）；同类板卡可混插并联扩展通道；
- 后期屏型变化只需增购对应板卡，无需更换整机；如需选型帮助，欢迎联系我们提供配置方案。
