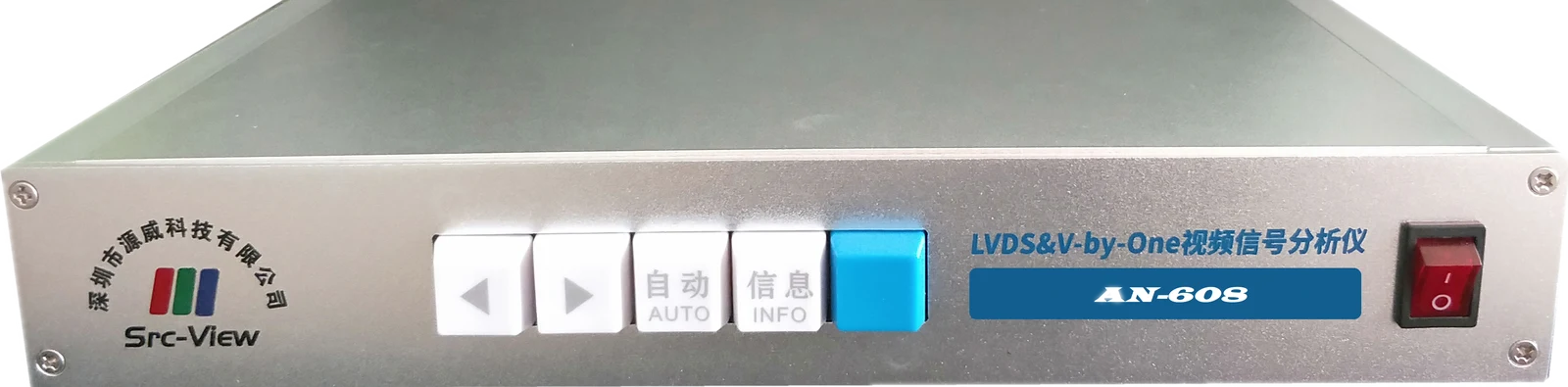

VLA-804
LVDS & V-by-One 视频信号分析仪
16Lane V-by-One ｜ 4CH LVDS ｜ eDP / RGB 选配
时序分析 · 电源测量 · HDMI 实时显示
VLA-804 是一款电视/显示器主板液晶接口信号（V-by-One / LVDS / eDP）分析仪，最高可输入 16Lane V-by-One 信号（3840×2160@120Hz）、4 通道 LVDS 信号（1920×1080@120Hz）、4Lane eDP 2.7Gbps 信号（选配）与 24bit RGB 信号（选配）；支持 Timing 分析、LVDSVCC / BLVCC 等模拟信号测量，输入画面可转 HDMI 输出显示，也可通过网口传输到电脑深入分析。
产品特点
一台仪器，完成主板液晶接口信号的采集、分析、测量与显示
全接口信号输入
支持 V-by-One（1/2/4/8/16Lane）、LVDS（单/双/四通道，JEIDA/VESA）、eDP（2/4Lane，选配）与 24bit RGB（选配），覆盖电视与显示器主板主流液晶接口。
Timing 时序分析
实时测量 Hs、HbpNum、HfpNum、HdNum、HsPol 与 Vs、VbpNum、VfpNum、VdNum、VsPol 等行场时序参数，并提供实时时序监控。
电源与背光信号测量
LVDS_VCC 屏供电 3.3V~15V 输入测量（支持带载测试）；BL_VCC 背光电源、BL_ADJ 背光调节（可测频率与占空比）、BL_ONOFF 背光开关测量，3.3V~36V。
HDMI 输出 + OSD 叠加
输入画面自动转 HDMI 输出（最高 1920×1080，超出自动压缩），时序、电源状态、逻辑信号与仪器设置以 OSD 形式直接叠加在画面上，一目了然。
强固的输入保护
所有输入信号均配备多重保护电路，符合 IEC 61000-4-2 ESD 抗扰度 4 级要求（±15kV 空气放电/±8kV 接触放电），经得起产线频繁插拔测试。
网口传输 · 二次开发
千兆网口可将输入图像传输到电脑分析，另提供 RS232 接口与通讯协议文件，方便接入自动化测试系统与二次开发。
输入信号规格
V-by-One / LVDS 标配，eDP / RGB 选配，按需组合
| V-by-One | 通道：1 / 2 / 4 / 8 / 16Lane；分屏：1、2、4；位宽：8bit、10bit；分辨率最高 3840×2160@120Hz |
|---|---|
| LVDS | 通道：单通道、双通道、四通道；位宽：6bit、8bit、10bit；格式：JEIDA、VESA；分辨率最高 1920×1080@120Hz；每通道像素时钟最高 150MHz |
| eDP（选配） | 通道：2Lane、4Lane；速率：1.62Gbps、2.7Gbps；分辨率最高 3840×2160@30Hz（需搭配 eDP 适配器） |
| RGB（选配） | 24bit（R0~R7、G0~G7、B0~B7、HS、VS、DE、PCLK）；像素时钟最高 85MHz；需使用 RGB 专用固件 |
Timing 分析与电源测量
不只是「看到画面」，更能量化每一项时序与电气参数
Timing 测量
行测量项目：Hs、HbpNum、HfpNum、HdNum、HsPol；场测量项目：Vs、VbpNum、VfpNum、VdNum、VsPol；支持实时时序监控，时序异常即时发现。
屏供电测量
LVDS_VCC 3.3V~15V 输入测量，支持带载测试，主板上电时序与供电能力一次验证。
背光信号测量
BL_VCC 背光电源 3.3V~36V；BL_ADJ 背光调节可测频率与占空比；BL_ONOFF 背光开关状态实时显示。
逻辑信号输入
4 路逻辑信号输入（Din0~Din3），主板逻辑电平输出状态实时监控，并以 OSD 叠加显示。
HDMI 输出与 OSD 状态叠加
常规使用无需电脑：接一台显示器，画面与分析结果同屏呈现
HDMI 输出内容 = 输入图像 + 状态信息。输出分辨率随输入自动调整（最高 1920×1080，超出自动压缩）； 状态信息以 OSD 形式叠加，包括输入图像时序、屏供电电源状态、背光电源状态、4 路逻辑信号（Din0~3）、 当前信号类型与参数设置（如 LVDS_4CH_10BIT_JD_OE）、网口 IP 地址与端口号。
上电即用
标配使用无需搭配电脑，前面板按键即可完成参数切换、自动识别与截图，产线作业员零学习成本。
一键截图
前面板截图键将当前输入图像以 BMP 保存到 SD 卡，便于留存测试记录与问题追溯。
自动识别
「自动」键一键识别输入信号并切换到对应参数，换线换板不再手忙脚乱。
电脑端图像采集分析软件
需要深入分析时，通过千兆网口把输入图像传到电脑
仪器配备电脑端图像采集演示软件，通过千兆以太网接口将输入图像实时传输到电脑端显示与分析； 网络参数（IP、子网掩码、网关、端口）可通过 SD 卡中的 ip.txt 文件配置。 同时提供完整通讯协议文件，方便客户二次开发，接入自有测试系统或 MES。
千兆网口
高速图像传输，电脑端实时检视输入画面细节，适合研发与评审实验室深入分析。
RS232 + 通讯协议
提供通讯协议文件，支持二次开发，可接入自动化测试系统实现联机控制。
SD 卡固件管理
LVDS / RGB 输入使用各自专用固件（BOOT.bin），通过 SD 卡切换，16GB SD 卡标配随机。
配件与转板
标配开箱即用，选配适配器扩充 V-by-One / eDP 输入

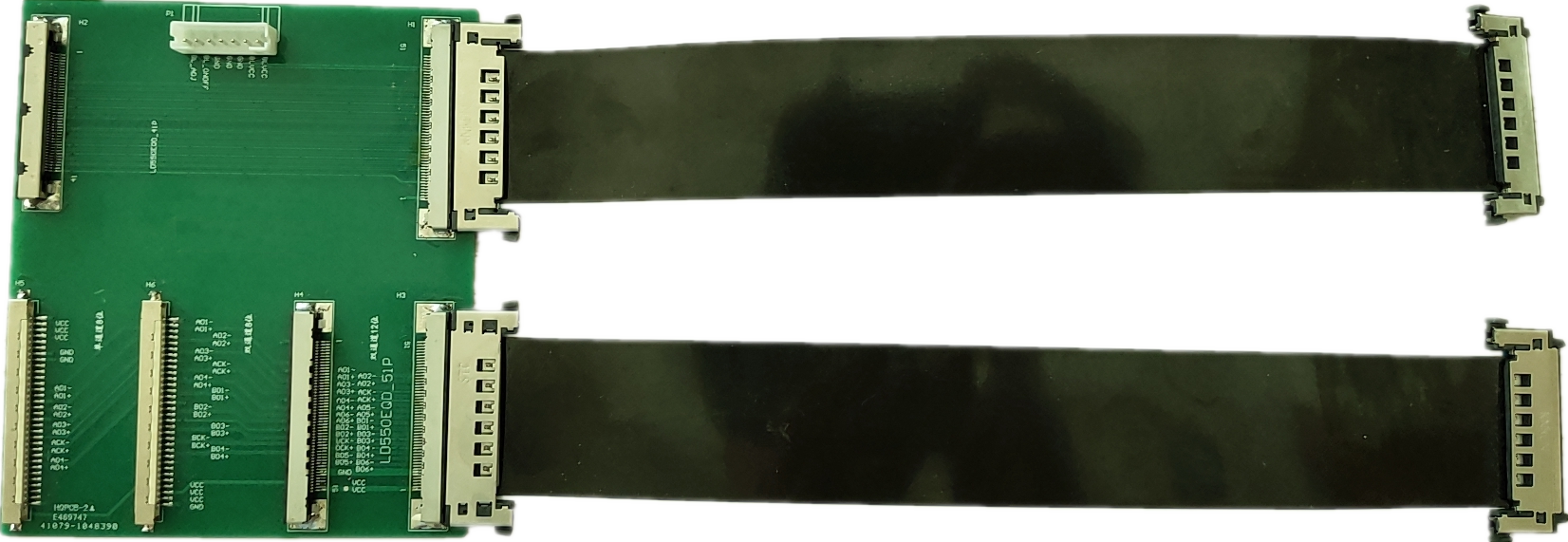

| 标配 | 仪器主机 ×1、国标品字型电源线 ×1、16GB SD 卡 ×1、HDMI 转 DVI 线 ×1、804VLA_LVDS 转接板 ×1、FFC-51 排线（20cm）×2 |
|---|---|

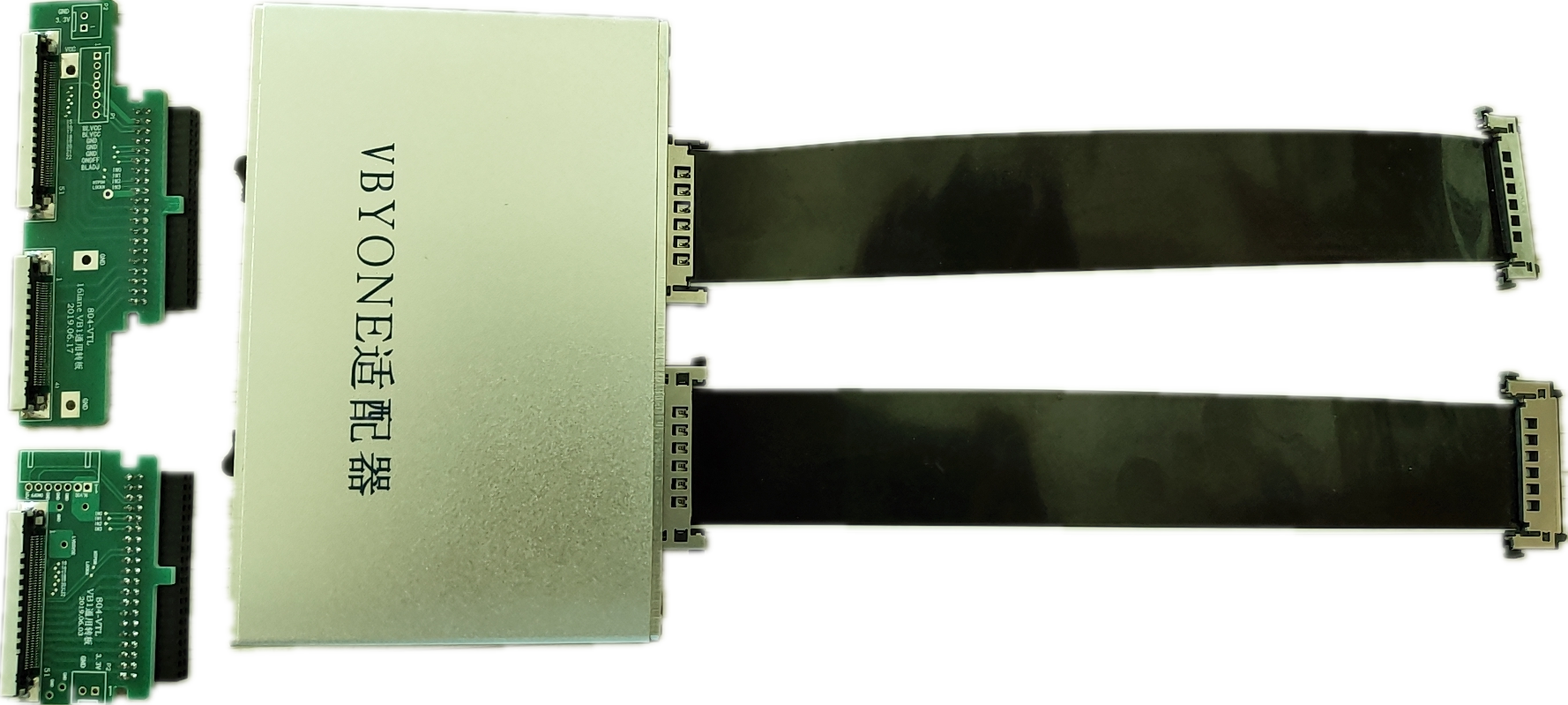

| 选配 | LVDS 屏线 1~4（55cm，耗材）、V-by-One 适配器 + 转板 1 / 转板 2、eDP 适配器 + eDP 转板 1（30P）/ 转板 2（40P） |
VLA-804 vs 工装屏/其它仪器
还在用「一款主板配一块工装屏」的土办法？看看专业仪器的差距。
| 对比项 | VLA-804 信号分析仪 | 工装屏 | 其它仪器 |
|---|---|---|---|
| 通用性 | ✓专为 TV/显示器主板 LVDS & V-by-One & eDP 信号分析设计，兼容所有 LVDS/V-by-One 接口液晶屏 | ✗一块屏只能配套一种主板 | ✗仅支持少量几种分辨率 |
| 可靠性 | ✓全接口保护电路，ESD 4 级防护，频繁插拔不易损坏 | ✗无保护，易损坏 | ✗易损坏 |
| 效率 | ✓上电即用，自动识别输入信号 | ✗每款主板都要更换工装屏，更换慢 | ✗效率高 |
| 时序分析 | ✓行场时序全参数测量 + 实时监控 | ✗不支持 | ✗不支持 |
| 信号监控 | ✓电源/背光/逻辑信号实时测量，OSD 叠加显示 | ✗不支持 | ✗不支持 |
| 性价比 | ✓设计使用寿命 5~10 年，长期摊薄成本更低 | ✗频繁损坏甚至报废 | ✗易损坏，性价比差 |
| 特殊需求 | ✓源威自主研发，特殊测试工艺可提供改进定制服务 | ✗不支持 | ✗不支持 |
应用场景
电视/显示器主板从产线到实验室的全流程信号分析
技术规格
工作环境、电气与物理参数
| 输入信号 | V-by-One 最高 16Lane（3840×2160@120Hz）；LVDS 最高 4 通道（1920×1080@120Hz）；eDP 4Lane 2.7Gbps（选配）；24bit RGB（选配） |
|---|---|
| HDMI 输出 | 依输入图像分辨率自动缩放，最高 1920×1080（或 1366×768）；OSD 叠加时序/电源/背光/逻辑信号/设置信息 |
| 测量功能 | Timing 行场全参数测量与实时监控；LVDS_VCC 3.3V~15V；BL_VCC/BL_ADJ/BL_ONOFF 3.3V~36V |
| 通讯接口 | 千兆以太网（图像传输，选配）、RS232；提供二次开发通讯协议 |
| 防护等级 | 全输入接口多重保护；IEC 61000-4-2 ESD 4 级（±15kV 空气/±8kV 接触放电） |
| 工作环境 | 室内使用，海拔 2000m 以下；规格保证 +5℃~+35℃/20%~80%RH（无凝露）；工作 +0℃~+40℃；保存 -40℃~+70℃ |
| 电源 | 额定 AC220V 50/60Hz；输入范围 AC200V~AC240V（后面板 AC110/220V 接口） |
| 物理参数 | 重量约 1.44kg ±5%；外形尺寸 300 × 200 × 55 mm（宽 × 深 × 高） |

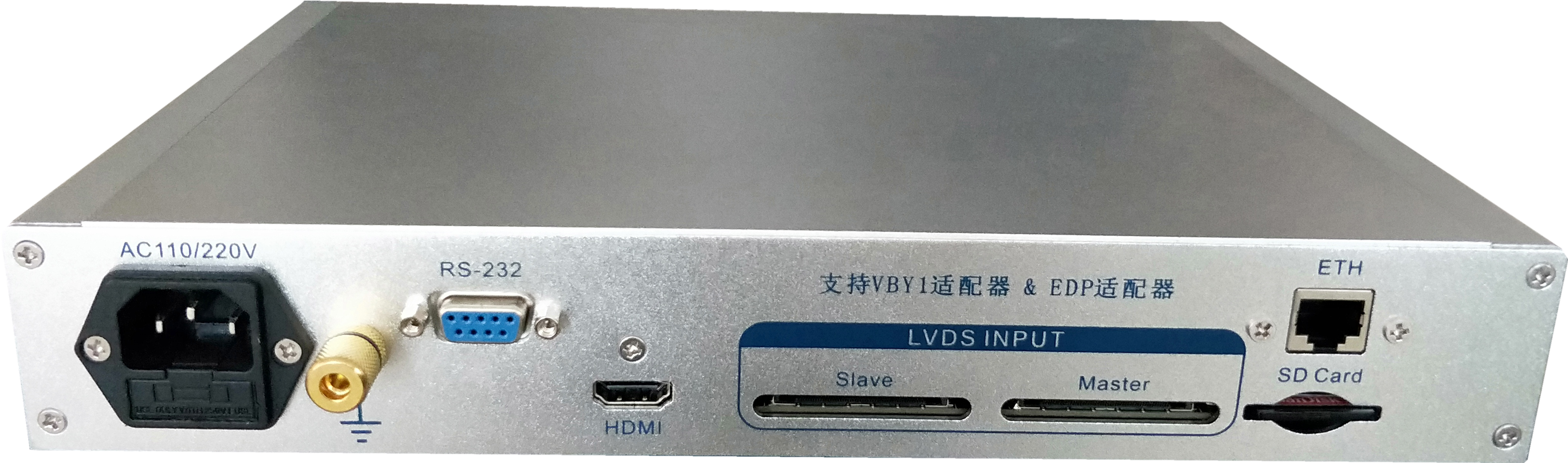

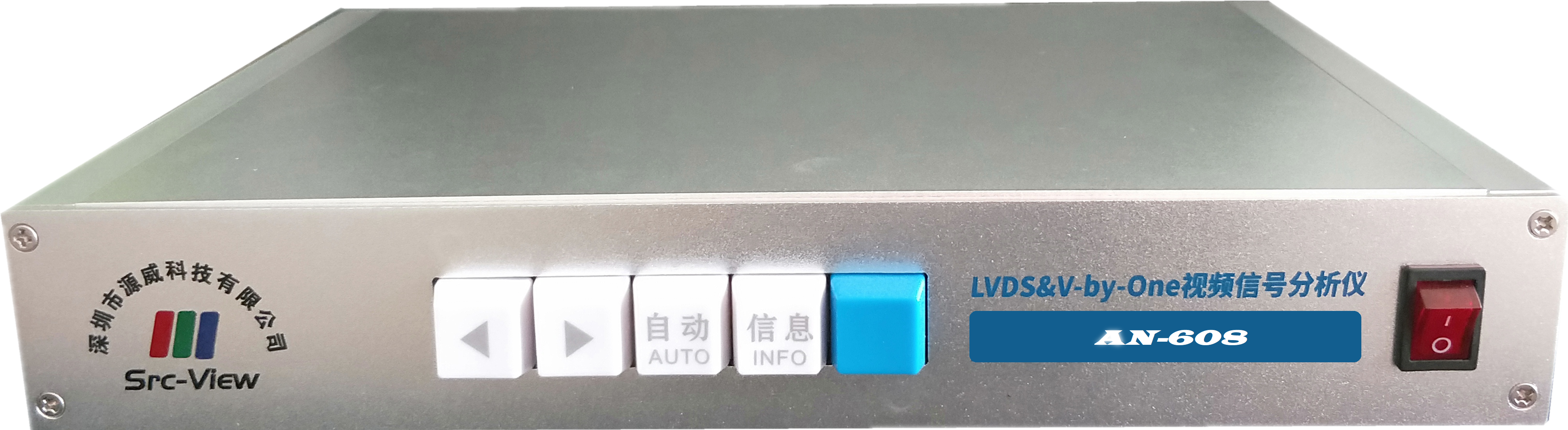

接口说明
前后面板接口一览
常见问题
关于 VLA-804 使用的常见疑问
- 标配支持 V-by-One（1~16Lane）与 LVDS（单/双/四通道，JEIDA/VESA）接口；
- 选配 eDP 适配器可测 2Lane/4Lane eDP 信号（最高 3840×2160@30）；
- 选配 RGB 固件可测 24bit RGB 信号（像素时钟最高 85MHz）。
- 不需要。常规测试接一台 HDMI 显示器即可，画面与时序、电源等分析结果以 OSD 叠加显示；
- 需要深入分析图像细节时，再通过千兆网口连接电脑，使用配套采集分析软件。
- 不会。所有输入信号均配备多重保护电路；
- 整机符合 IEC 61000-4-2 ESD 抗扰度 4 级要求（±15kV 空气放电/±8kV 接触放电），专为产线高频次测试设计。
- 可以。仪器提供 RS232 接口与千兆网口，并提供完整的通讯协议文件；
- 若有特殊测试工艺要求，源威科技可提供相应的定制改进服务。
