已 停 产
eDP 接口 · 显示器屏 / 笔记本屏 · TCON 板生产测试专用信号源

219-ED
8Lane eDP 信号发生器

8Lane eDP · 4K@120Hz ｜ 2K@240Hz 高刷新率 ｜ Flicker 调整

专为 eDP 接口屏（显示器屏、笔记本屏）及 TCON 板生产测试而研发。支持 I2C 接口 Flicker（VCOM）调整，标配分离式 RMT-20 操控盒；输出接口具备过压、过流、欠压及空载四重保护，测试全程仅需 3 个按键。

8 LaneeDP 输出
3840×2160120Hz 超高清
99 组模组参数预存
54+ 张内置测试图
了解产品特点 ↓查看替代产品 SVG-2401 →
219-ED eDP 信号发生器
SCROLL
已停产

219-ED 已停产，本页面仅作产品资料展示。替代产品：SVG-2401 信号发生器 →

8Lane eDP最高 4K@120Hz 输出
四重保护过压 / 欠压 / 过流 / 空载
Flicker 调整VCOM 电压微调与写入
7+ 大厂头部模组厂成功案例
PRODUCT FEATURES

219-ED 产品特点

专业 eDP 液晶模组点屏测试仪器 —— 高刷新率输出、保护完善、操作简便

🖥️

8Lane eDP 高速输出

DP1.2 标准，1 / 2 / 4 / 8Lane 可选，速率最高 5.4Gbps；支持 3840×2160@120Hz、2560×1440@240Hz、1920×1080@240Hz 高刷新率。

🌗

Flicker（VCOM）调整

支持 I2C 协议的 VCOM 电压调整，操控盒 +5 / -5 / +1 / -1 四键微调，OK 键一键写入屏 TCON 板存储器。

🛡️

四重硬件保护

所有输出信号均配备保护电路，屏供电与背光电源支持可设置的过压、欠压、过流、空载保护，防止仪器与被测屏损坏。

🎛️

分离式操控盒

标配 RMT-20 外接控制盒，与主机独立布局，方便产线现场摆放；频繁操作的按键采用百万级寿命机械按键。

🖼️

丰富测试图库

内置 54+ 张常用测试图，SD 卡外置图数量不限；每个模组参数最多可播放 32 张，支持自动播放、每张图时间单独设置。

⚡

上电即用 & 治具联动

无需等待开机，可预存 99 组模组参数，换线换屏只切参数编号；RS-232 口支持治具行程开关，压下自动开信号、抬起自动关信号。

SPECIFICATIONS

技术规格

详细电气与功能参数，满足产线各类 eDP 点屏测试需求

eDP 信号DP1.21 / 2 / 4 / 8 LaneBANK 1 / 2 组1.62 / 2.7 / 5.4Gbps最高 4096×2160@120Hz、2560×1440@240Hz
Flicker 调整支持 I2C 协议的 VCOM 电压调整（需客户提供 VCOM 调整的 I2C 协议），VCOM 值可写入液晶屏非易失性存储器
电源信号T-CON 电源 VCC：电压 3.3V~13.5V 输出；电流最大 2.5A，支持电流测试（精度 5mA）；可设置过压 / 欠压 / 过流 / 空载保护
背光信号BL_VCC（背光电源）、BL_ADJ（背光调节）、BL_ONOFF（背光开关）；3.3V~12V / 最大 2.5A，同样支持电流测试与四重保护
开关时序控制项目：VCC、BLVCC、eDP 信号、控制输出；间隔 5mS~500mS，精度 5mS
存储SD 卡（FAT32，最大 32GB，标配 16GB），存储模组参数文件与测试图片；最多 99 组模组参数，每组可播放 32 张测试图
整机规格外形尺寸 300 × 215 × 47 mm；重量约 3.6 kg（含包装）；供电 AC 220V（200~240V）50/60Hz；工作温度 0℃~+40℃
人机操作分离式 RMT-20 操控盒（标配，DB15 线缆连接）；信号开关、上一张、下一张 3 键即可完成测试；另设 VCOM 调节与自动播放按键
标准附件RMT-20 操控盒、16GB SD 卡、国标 3 芯电源线、eDP 转板、51PIN 同轴线（20cm）
INTERFACES

接口说明

主机前面板、后面板与 RMT-20 操控盒布局一览

主机前面板

电源开关 · SD 卡 · 操控盒接口 · 红外接收

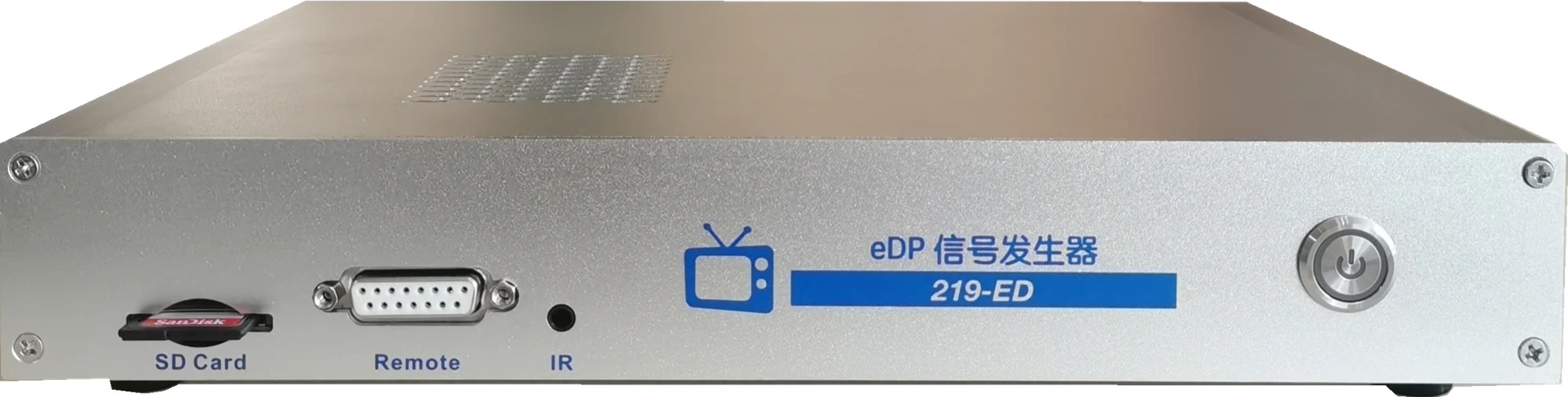

219-ED 前面板
电源开关SD Card 插槽Remote 操控盒接口（DB15）IR 红外接收

主机后面板

8Lane eDP 输出 + 背光电源 + 控制接口

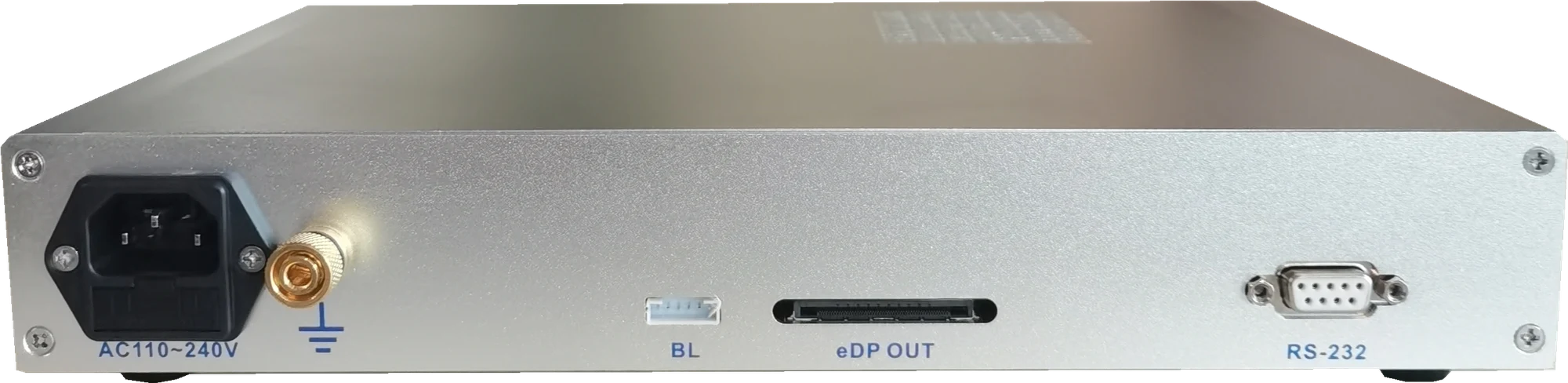

219-ED 后面板
AC 110~240V 电源保护接地柱BL 背光接口eDP OUT（FI-RE51S）RS-232 控制口

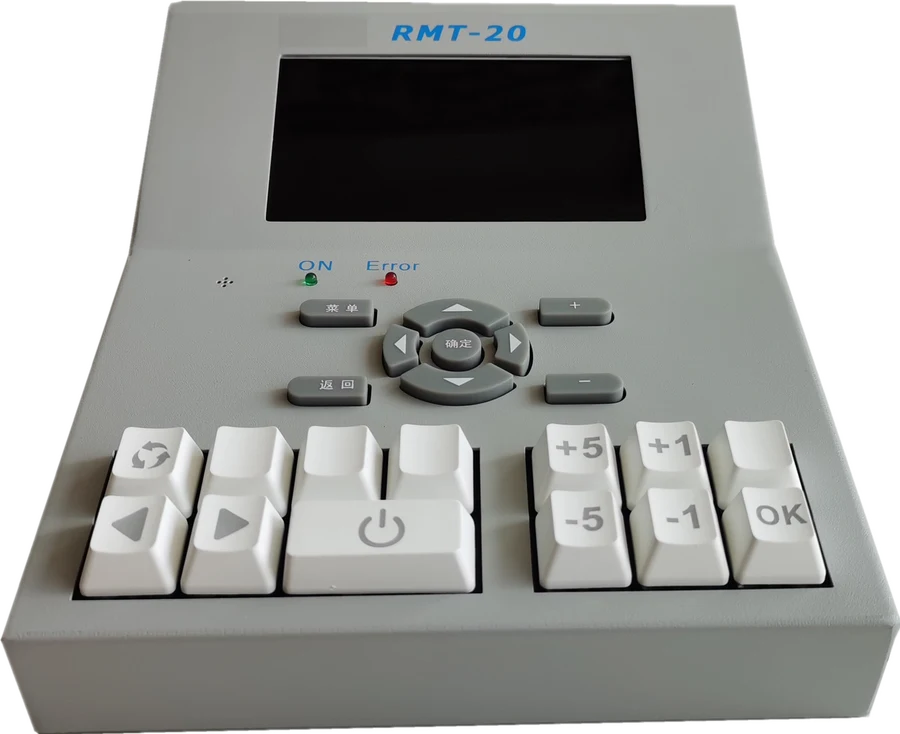

RMT-20 外接操控盒

出厂标配：RMT-20 分离式操控盒

通过 DB15 线缆与主机连接，自带显示屏与参数菜单。「⏻」键控制信号开关，「◀」「▶」键切换测试图，另有自动播放开关；VCOM +5 / -5 / +1 / -1 四键微调屏闪，OK 键保存写入。频繁操作的按键全部采用百万级寿命机械按键，经久耐用。

WORKFLOW

操作简易说明

简单几步，快速完成点屏测试

更换液晶回到步骤 ③「连接屏线」，循环检测1仪器开机插入 SD 卡后上电，自动加载参数2设置参数按玻璃规格书选电源 / 屏参 / 图案菜单键 2 秒进入，方向键切换3连接屏线按 TCON 板定义选择转接板信号关闭前提下插拔线4打开信号操控盒「⏻」键5画面检测QC 目检 / 机器视觉检测6切换图片下一张：「▶」键　上一张：「◀」键或开启自动播放，锁秒时间可设7关闭信号操控盒「⏻」键8拔掉屏线信号关闭前提下插拔屏线
TEST PATTERNS

219-ED 内置测试图

覆盖灰阶、彩条、棋盘、闪烁、串扰等产线常用检测画面

54
内置常用测试图

含 Flicker 调整图，上电即可调用

∞
外置图数量不限

放入 SD 卡「BMP」文件夹即可

32
每组参数可播 32 张

按需组合测试画面

▶
自动播放

每张图 0.5S~20S 单独设置

⇄
动态画面

灰阶背景 + 垂直滚动条

内置测试图一览

以下为部分内置测试图缩略预览（共 54+ 张）

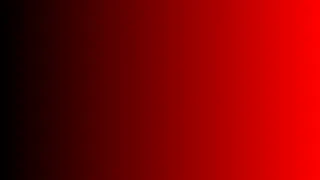

红色256级灰阶（横向）

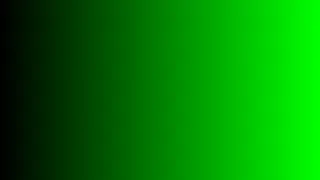

绿色256级灰阶（横向）

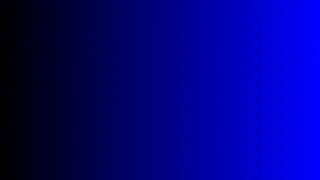

蓝色256级灰阶（横向）

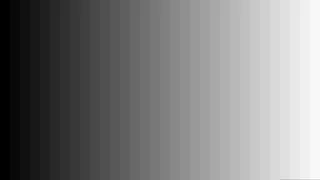

白色32级灰阶1（横向）

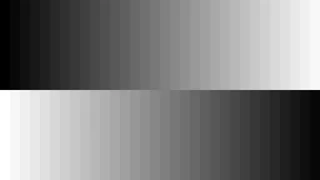

白色32级灰阶2（横向）

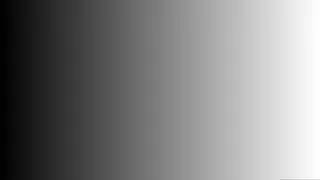

白色256级灰阶（横向）

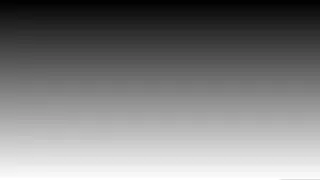

白色256级灰阶（纵向）

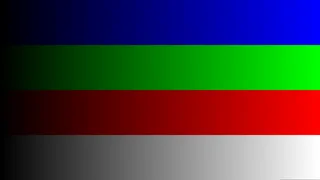

RGBW 256级灰阶（横向）

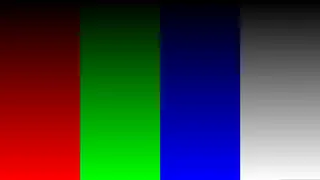

RGBW 256级灰阶（纵向）

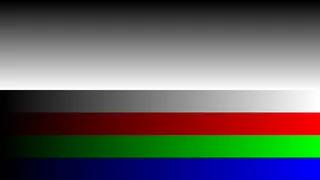

纵向256灰阶WRGB

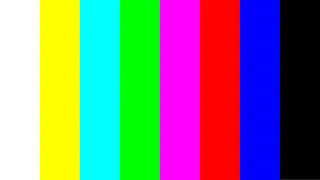

彩条测试图

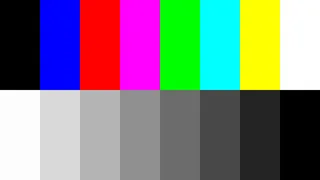

灰阶条测试图

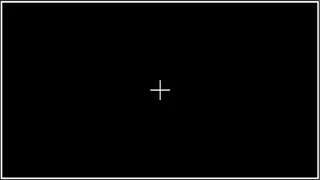

十字线测试图

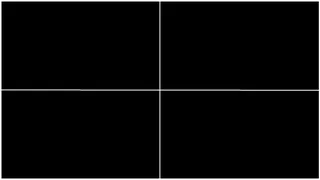

十字画面测试图

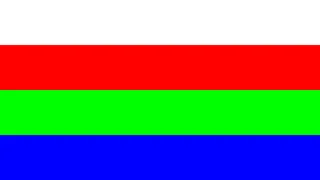

WRGB彩色测试图

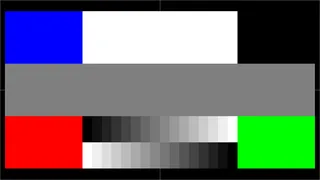

综合测试图

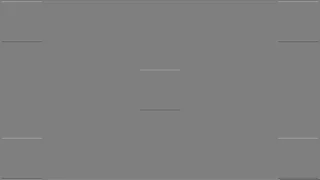

行交错3D测试图

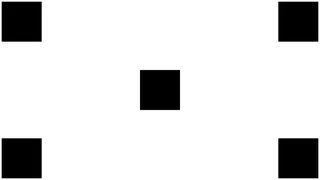

帧交错3D测试图

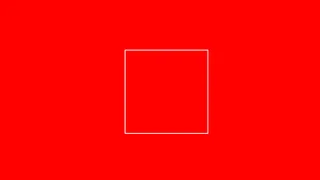

红色方块测试图

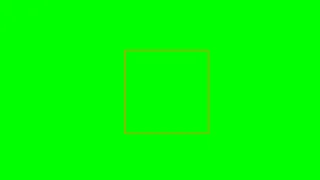

绿色方块测试图

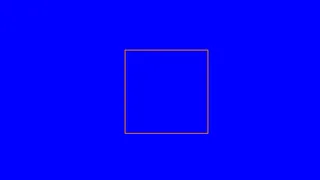

蓝色方块测试图

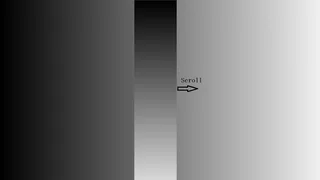

滚动画面

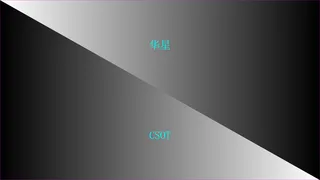

CSOT画面

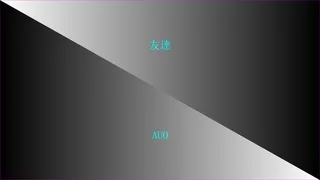

AUO画面

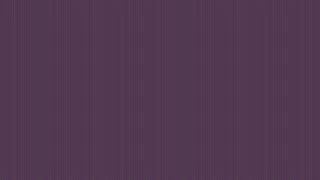

棋盘格测试图

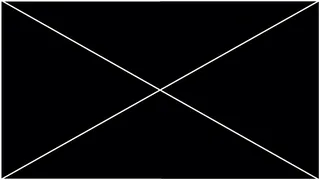

斜线测试图

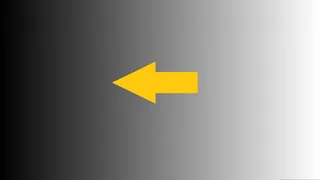

向左滚动画面

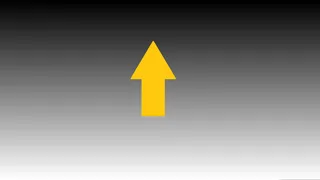

向下滚动画面

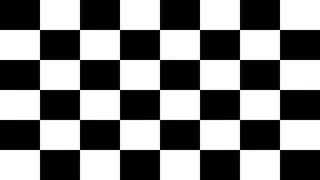

马赛克8×6

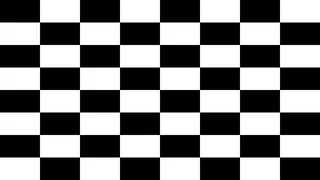

马赛克8×8

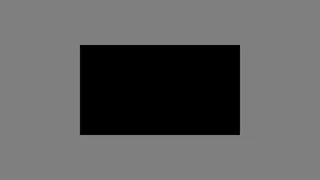

串扰测试图1

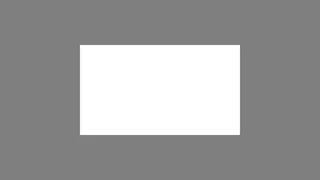

串扰测试图2
WHY 219-ED

219-ED vs 主板点屏

eDP 液晶模组生产线点屏方案全方位对比 —— 专业仪器全面胜出

比较项219-ED 专业信号发生器普通主板
通用性✓专为液晶模组、TCON 产线点屏测试设计，兼容所有 eDP 接口的液晶屏✗一款主板只能点配套屏，换玻璃就要换主板
可靠性✓所有接口信号均有保护电路，TCON 供电具备过压、欠压、过流、空载保护✗无保护，易损坏
效率✓上电即用，效率高✗需等主板完全开机，部分主板开机很慢
操作性✓信号开关、图片切换只需 3 个按键✗需先用遥控器或按键切到 U 盘通道，再控制主板播放 U 盘图片
性价比✓设计使用寿命 5~10 年，长期性价比更高✗频繁损坏甚至报废，综合成本更高
特殊需求✓自主研发，可按特殊屏检工艺要求提供改进服务✗无法满足
行业趋势✓各大品牌液晶模组厂家均使用专业仪器进行点屏测试—
成功案例✓创维、长虹、群创、友达、熊猫、京东方、华星光电—

众多头部液晶模组厂商的共同选择

TROUBLESHOOTING

常见故障排查

点屏异常的快速定位方法

  • 检查是否选用了正确的线缆与 eDP 转板；
  • 检查是否选择了正确的电源参数和屏参；
  • 打开输出信号观察 VCC 电源电流是否正常 —— 若电流很小或为 NCP，通常是线缆错误，也可能是电源参数错误。
  • 检查线缆与时序参数是否正确，信号发生器分辨率是否与屏一致；
  • 检查 eDP 的 Lane 数（1 / 2 / 4 / 8Lane）与 BANK 组数（1 组 / 2 组）选择是否与屏规格书一致；
  • 检查速率设置（1.62 / 2.7 / 5.4Gbps）是否超出屏的支持范围。
  • 将「屏闪」参数切换到当前液晶模组对应的参数，并切到 Flicker 测试图；
  • 按操控盒 +5 / -5 / +1 / -1 键调整 VCOM 值，观察屏闪变化；
  • 调至最佳后按「OK」键将 VCOM 值写入屏 TCON 板存储器，显示「OK」即调整成功。
CONTACT US

联系我们

219-ED 已停产，替代产品为 SVG-2401；存量用户如需说明书、配件或技术支持，欢迎随时联系

👤
联系人许经理
📞
电话136 7008 6016
✉️
邮箱xuweifeng@src-view.com
🌐
网址www.src-view.com
📍
地址深圳市光明区公明街道松白路 5054 号港兴创业大厦 11 楼
