SVG-2203
三合一液晶模组 信号发生器
16Lane V-by-One ｜ 4 通道 LVDS ｜ 8Lane eDP ｜ Flicker 调整
一台仪器集成 16Lane V-by-One、4 通道 LVDS、8Lane eDP 三种信号输出，覆盖电视、显示器、笔记本等各类液晶模组及 TCON 板的生产测试。支持 I2C 接口 Flicker（VCOM）调整，标配分离式 RMT-220 操控盒；输出接口具备过压、过流、欠压及空载四重保护，测试全程仅需 3 个按键。
SVG-2203 产品特点
三合一液晶模组点屏测试仪器 —— 一台仪器覆盖电视、显示器、笔记本产线
三合一信号输出
最高 16Lane V-by-One（4096×2160@120Hz）、4 通道 LVDS（1920×1080@120Hz）、8Lane eDP（最高 5.4Gbps，2560×1440@240Hz），一台仪器通吃三类接口屏。
Flicker（VCOM）调整
支持 I2C 协议的 VCOM 电压调整，操控盒 +5 / -5 / +1 / -1 四键微调，「保存」键一键写入屏 TCON 板存储器。
四重硬件保护
所有输出信号均配备保护电路，屏供电与背光电源支持可设置的过压、欠压、过流、空载保护，防止仪器与被测屏损坏。
分离式操控盒
标配 RMT-220 外接控制盒，与主机独立布局，方便产线现场摆放；自带 EDID 读取、背光调节专用按键，频繁操作的按键采用百万级寿命机械按键。
丰富测试图库
内置 96+ 张常用测试图并根据用户要求不断更新，SD 卡外置图数量不限；每个模组参数最多可播放 32 张，支持自动播放、每张图时间单独设置。
上电即用 & 治具联动
无需等待开机，可预存多组模组参数，换线换屏只切参数编号；RS-232 口支持治具行程开关，压下自动开信号、抬起自动关信号，串口通信协议可定制。
技术规格
详细电气与功能参数，满足产线各类液晶模组点屏测试需求
| V-by-One 信号 | 1 / 2 / 4 / 8 / 16 Lane分屏 1 / 2 / 48bit / 10bit最高 4096×2160@120Hz |
|---|---|
| LVDS 信号 | 单 / 双 / 四通道分屏 1 / 2 / 46bit / 8bit / 10bitJEIDA / VESA最高 1920×1080@120Hz |
| eDP 信号 | 1 / 2 / 4 / 8 Lane1.62 / 2.7 / 5.4Gbps最高 4096×2160@120Hz、2560×1440@240Hz |
| Flicker 调整 | 支持 I2C 协议的 VCOM 电压调整（需客户提供 VCOM 调整的 I2C 协议），VCOM 值可写入液晶屏非易失性存储器 |
| 电源信号 | T-CON 电源 LVDSVCC：3.3V~13.5V 输出；背光电源 BLVCC：3.3V~24V 输出；电流最大 4A，支持电流测试（精度 10mA）；可设置过压 / 欠压 / 过流 / 空载保护 |
| 背光信号 | BL_VCC（背光电源）、BL_ADJ（PWM 背光调节）、BL_ONOFF（背光开关）；Dout1~Dout4 数字输出，逻辑电平 0~3.3V |
| 开关时序 | 控制项目：LVDSVCC、BLVCC、LVDS / V-by-One 信号、控制输出；间隔 5mS~500mS，精度 5mS |
| 存储 | SD 卡（FAT32，最大 32GB，标配 16GB），存储模组参数文件与测试图片；每个模组参数最多可播放 32 张测试图 |
| 整机规格 | 外形尺寸 350 × 280 × 75 mm；重量约 2.8 kg（含包装）；供电 AC 220V（200~240V）50/60Hz；工作温度 0℃~+40℃ |
| 人机操作 | 分离式 RMT-220 操控盒（标配，DB15 线缆连接）；信号开关、上一张、下一张 3 键即可完成测试；另设 EDID 读取、背光调节、VCOM 微调与保存按键 |
| 标准附件 | RMT-220 操控盒、16GB SD 卡、国标 3 孔品字电源线、公对公 DB15 线缆、8762-V1 LVDS 转板（含牛角 50 线）、51PIN / 41PIN VBYONE 转板及短线 |
接口说明
主机前面板、后面板与 RMT-220 操控盒布局一览

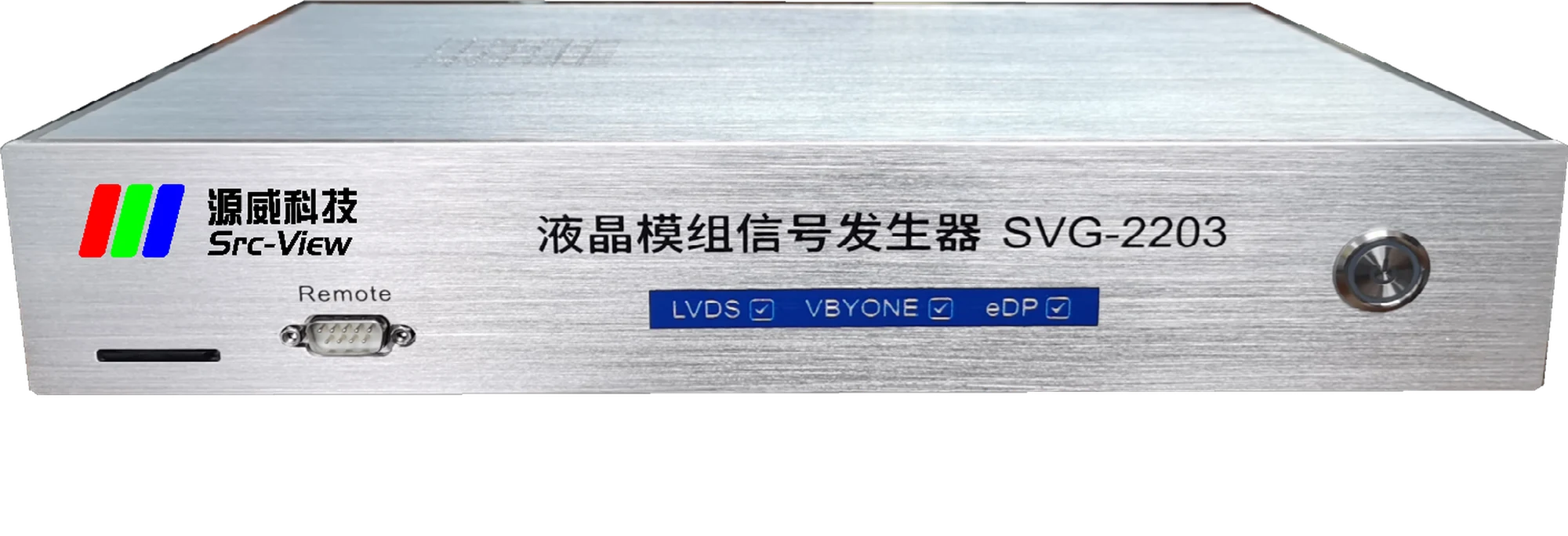

主机前面板
电源开关 · SD 卡 · 操控盒接口

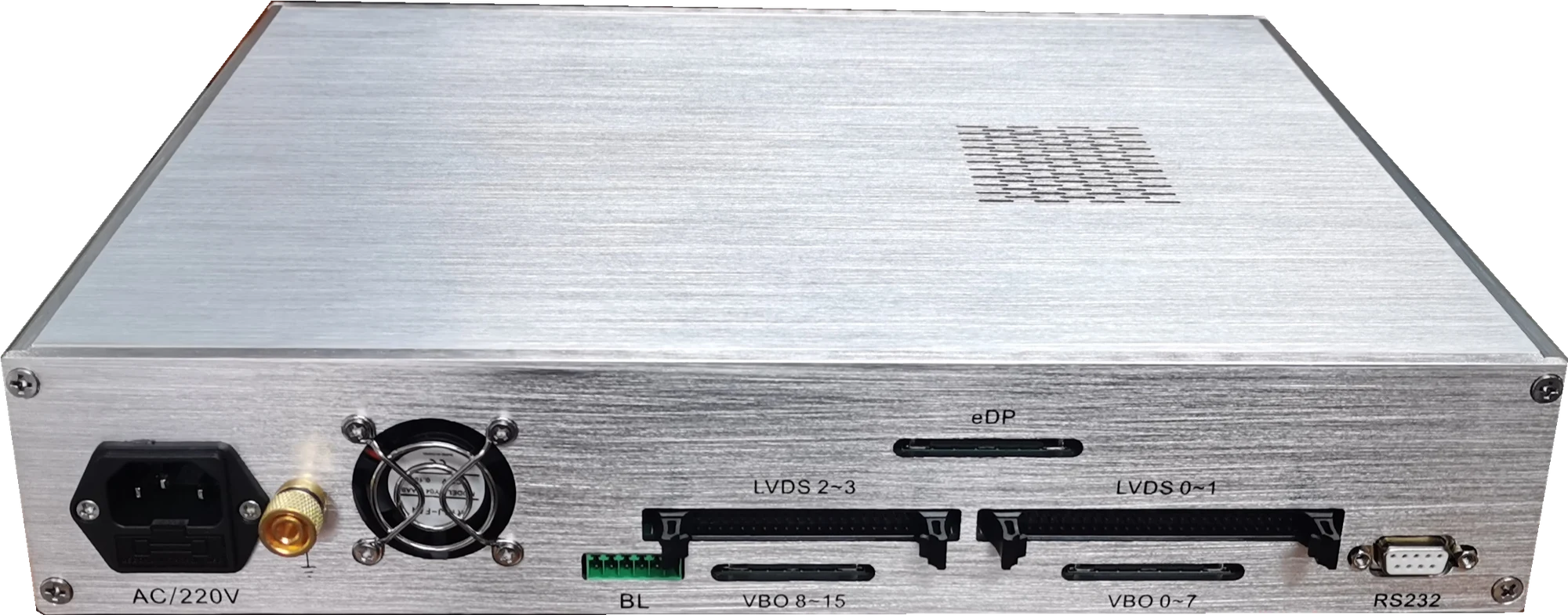

主机后面板
V-by-One 16Lane + LVDS 4 通道 + eDP 8Lane 全接口

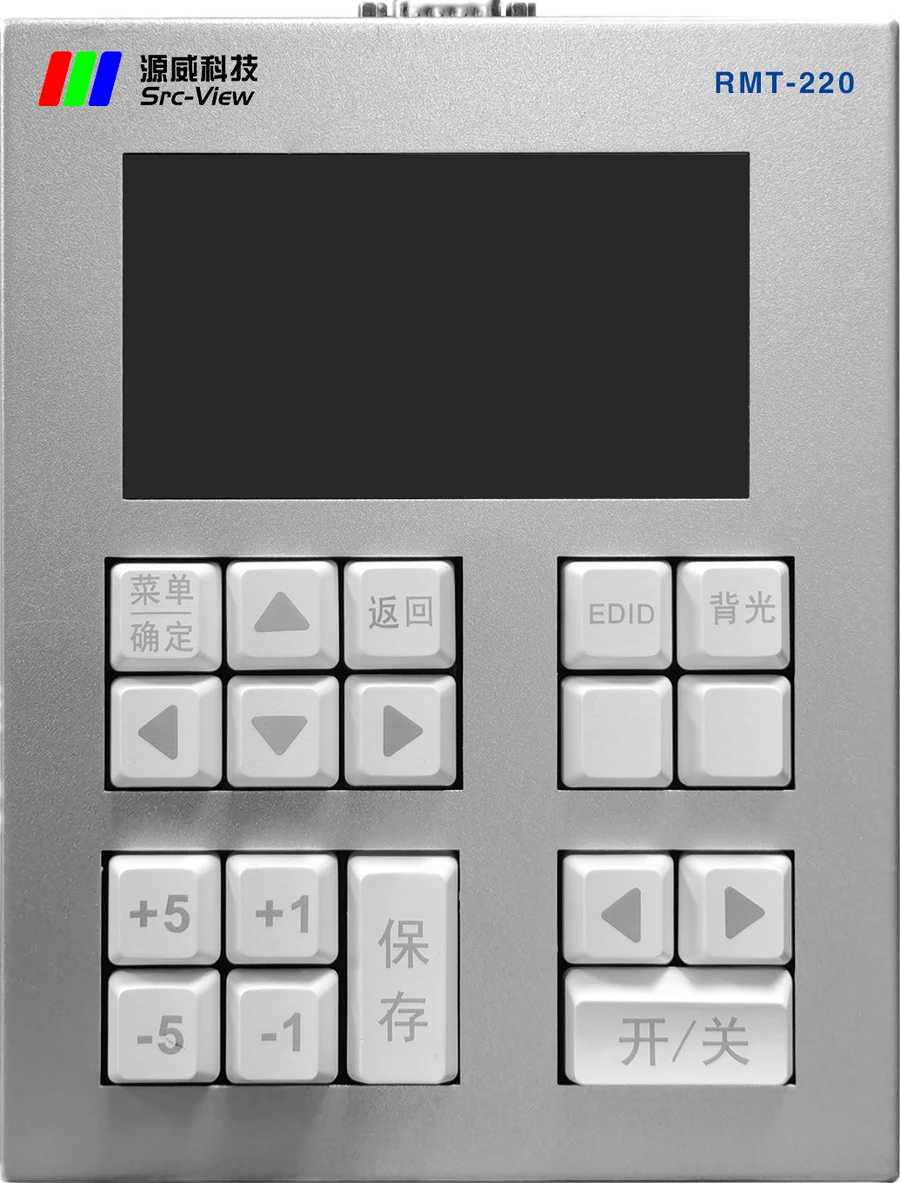

出厂标配：RMT-220 分离式操控盒
通过 DB15 线缆与主机连接，自带显示屏与参数菜单。「开/关」键控制信号开关，「◀」「▶」键切换测试图；+5 / -5 / +1 / -1 四键微调 VCOM 屏闪，「保存」键写入；另有 EDID 读取与背光调节专用按键。频繁操作的按键全部采用百万级寿命机械按键，经久耐用。
操作简易说明
简单几步，快速完成点屏测试
SVG-2203 内置测试图
覆盖灰阶、彩条、棋盘、闪烁、串扰等产线常用检测画面
根据用户要求不断更新，上电即可调用
放入 SD 卡「BMP」文件夹即可
按需组合测试画面
每张图 0.5S~20S 单独设置
灰阶背景 + 垂直滚动条
内置测试图一览
以下为部分内置测试图缩略预览（共 96+ 张）
SVG-2203 vs 主板点屏
液晶模组生产线点屏方案全方位对比 —— 专业仪器全面胜出
| 比较项 | SVG-2203 专业信号发生器 | 普通主板 |
|---|---|---|
| 通用性 | ✓专为液晶模组、TCON 产线点屏测试设计，一台仪器兼容 LVDS / V-by-One / eDP 接口的液晶屏 | ✗一款主板只能点配套屏，换玻璃就要换主板 |
| 可靠性 | ✓所有接口信号均有保护电路，TCON 供电具备过压、欠压、过流、空载保护 | ✗无保护，易损坏 |
| 效率 | ✓上电即用，效率高 | ✗需等主板完全开机，部分主板开机很慢 |
| 操作性 | ✓信号开关、图片切换只需 3 个按键 | ✗需先用遥控器或按键切到 U 盘通道，再控制主板播放 U 盘图片 |
| 性价比 | ✓设计使用寿命 5~10 年，长期性价比更高 | ✗频繁损坏甚至报废，综合成本更高 |
| 特殊需求 | ✓自主研发，可按特殊屏检工艺要求提供改进服务 | ✗无法满足 |
| 行业趋势 | ✓各大品牌液晶模组厂家均使用专业仪器进行点屏测试 | — |
| 成功案例 | ✓纬创资通、群创、友达、熊猫、京东方、华星光电 | — |
众多头部液晶模组厂商的共同选择
常见故障排查
点屏异常的快速定位方法
- 检查是否选用了正确的线缆与转接板（LVDS 转板 / VBYONE 转板 / eDP 连接）；
- 检查是否选择了正确的电源参数和屏参；
- 打开输出信号观察 LVDSVCC 电源电流是否正常 —— 若电流很小或为 NCP，通常是线缆错误，也可能是电源参数错误。
- LVDS 屏：检查 6bit / 8bit / 10bit 位宽与 JEIDA / VESA 格式设置是否与屏规格书一致；
- V-by-One 屏：检查 Lane 数（1 / 2 / 4 / 8 / 16Lane）与分屏（1 / 2 / 4）设置是否正确；
- eDP 屏：检查 Lane 数与速率（1.62 / 2.7 / 5.4Gbps）是否超出屏的支持范围；
- 同时核对信号发生器分辨率是否与屏一致、线缆是否正常。
- 将「屏闪」参数切换到当前液晶模组对应的参数，并切到 Flicker 测试图；
- 按操控盒 +5 / -5 / +1 / -1 键调整 VCOM 值，观察屏闪变化；
- 调至最佳后按「保存」键将 VCOM 值写入屏的非易失性存储器，状态区显示绿色「OK」即保存成功，红色「FAIL」需重新调整。
- 在主界面信号打开状态下，按操控盒「背光」键弹出背光弹窗；
- 按 +5 / -5 / +1 / -1 键调整背光占空比，同时观察屏幕亮度变化；
- 按「背光」或「保存」键确认退出；10 秒无操作将自动保存并退出。
联系我们
SVG-2203 已停产，替代产品为 SVG-2401；存量用户如需说明书、配件或技术支持，欢迎随时联系
